HOWO Tung lastbilsteknikanalys

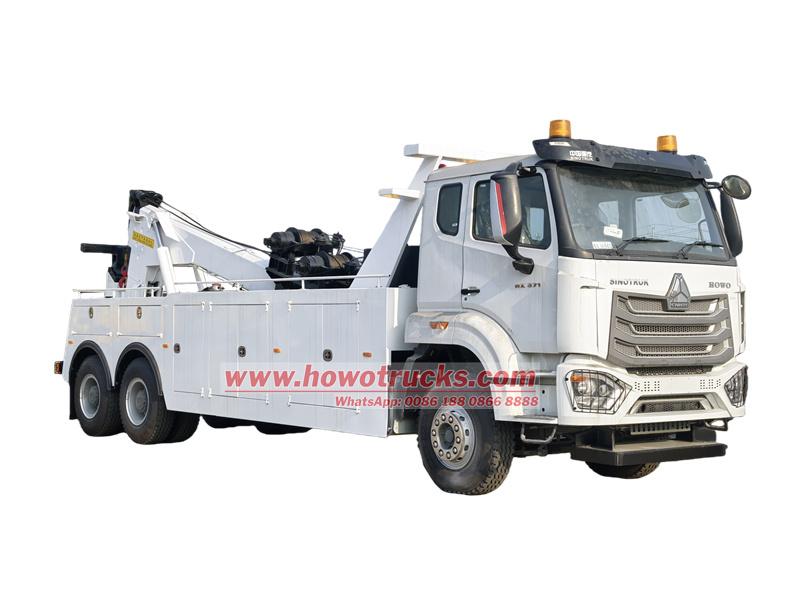

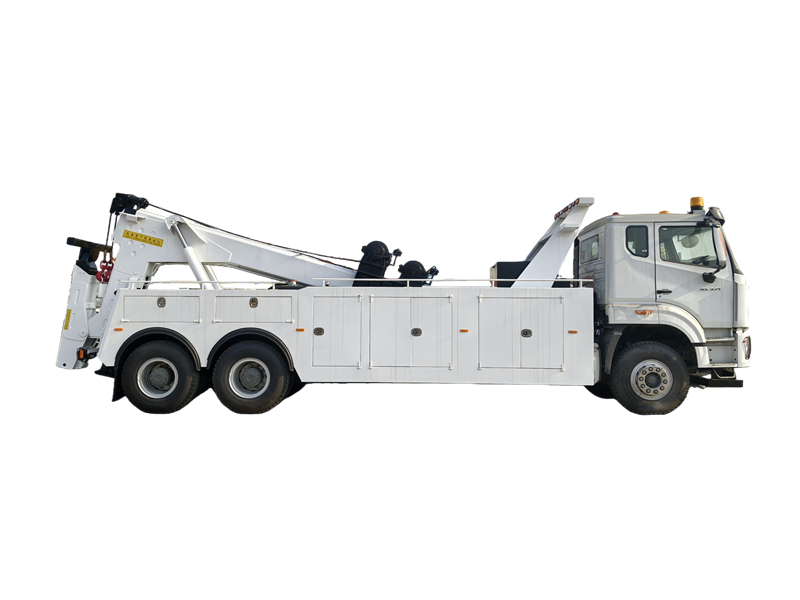

▶ Vad är en tung HOWO-bärgningsbil?

HOWO Heavy-Duty Wrecker Tow Truck är ett vanligt specialfordon som används vid vägräddning och har både lyft- och bogseringskapacitet. Den använder ett HOWO specialchassi för bärgning, med en lastkapacitet som är 39 % högre än vanliga chassin, enastående bogseringsprestanda och bättre framkomlighet. Den U-formade lyftbommen är konstruerad med en teleskopfunktion. Fordonet kan utrustas med olika arbetsredskap, vilket möjliggör flera funktioner som lyftning, bogsering, transport och dragning. Den är allmänt tillämpbar för bärgning av stora fordon som har vält, rullat av vägen eller fallit ner i diken.

Chassi	HOWO NX 6×4
Motor	WD615.47, 371 hk, dieselmotor
Max lyftkapacitet	16000 kg
Fullt utdragen lyftkapacitet	10 000 kg
Maximal lyftkapacitet för bom	30000 kg
Max lyfthöjd på bom	5260 mm
Antal vinschar	2
Vinschens dragkraft	200 kN

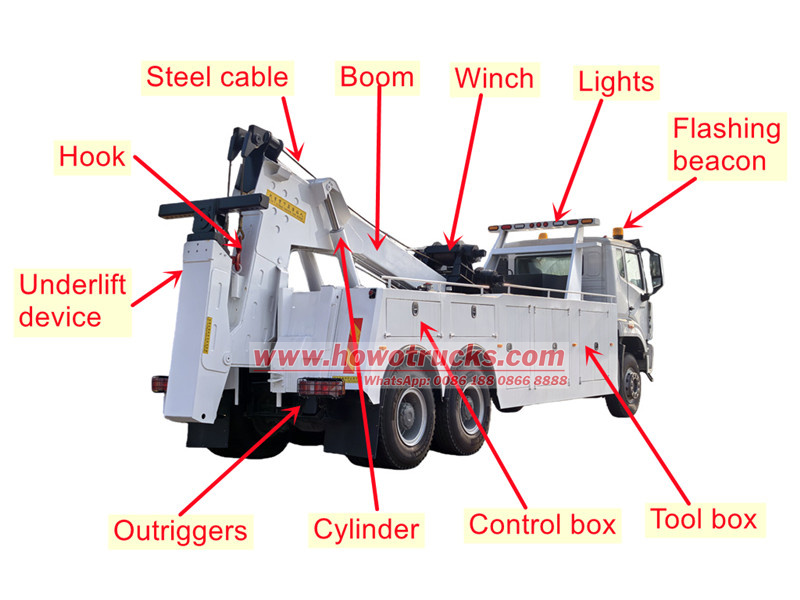

▶ Struktur av HOWO tung räddningslastbil

HOWO NX Heavy-Duty Tow Wrecker består huvudsakligen av sex huvudkomponenter: chassit, lyftmekanism, dragarmsmekanism, luffningsmekanism, hydraulsystem och styrsystem.

• Chassi: Baserat på HOWO NX specialchassi för vrakbilar, vilket ger bärförmåga och effekt.

• Lyftmekanism: Inkluderar vinsch, bom och krok, som används för att lyfta fronten eller ramen på ett fordon med funktionsnedsättning.

• Underlyftmekanism: Teleskopisk dragarm i flera sektioner, utrustad med L-formade hjulklämmor eller gaffelfästen för att direkt lyfta hjul eller axlar, med fästanordningar i änden för att säkra hjulen.

• Luffningsmekanism: Den drivs av en hydraulcylinder och justerar vinkeln och höjden på bommen och dragarmen för exakt positionering och lastbalansering.

• Hydrauliskt system: Består av en kraftuttagsdriven pump, en flervägsventil, hydraulcylindrar och en tank som förser alla mekanismer med kraft.

• Styrsystem: Använder ett sidomonterat handtag eller en fjärrkontroll för att manövrera flervägsventilen och koordinera lyft-, bogserings- och luffningsrörelser.

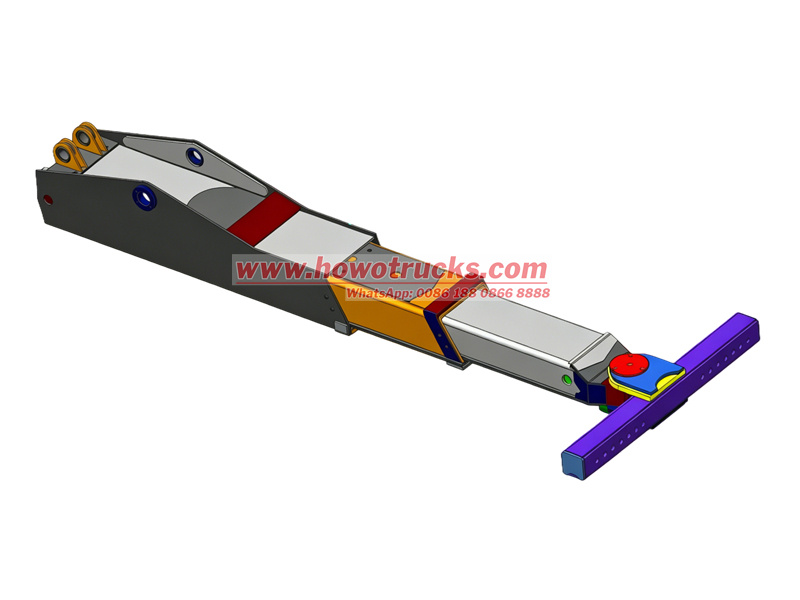

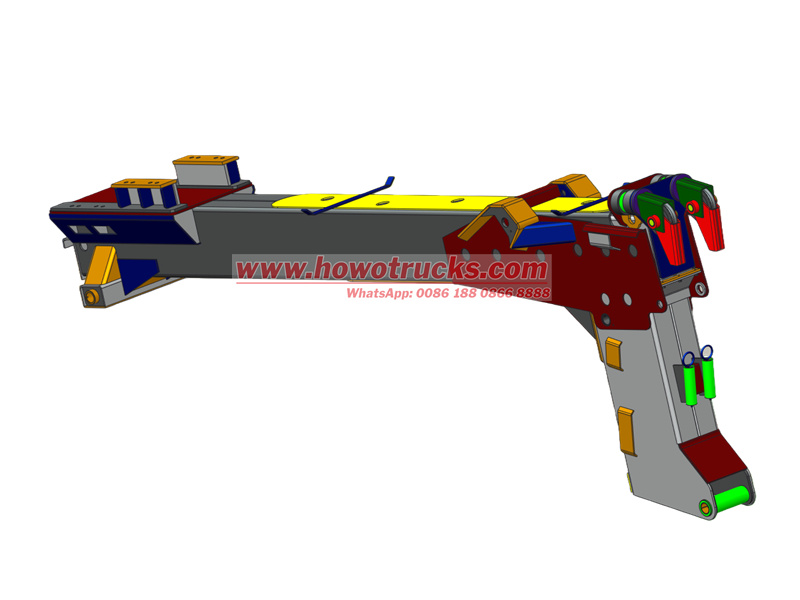

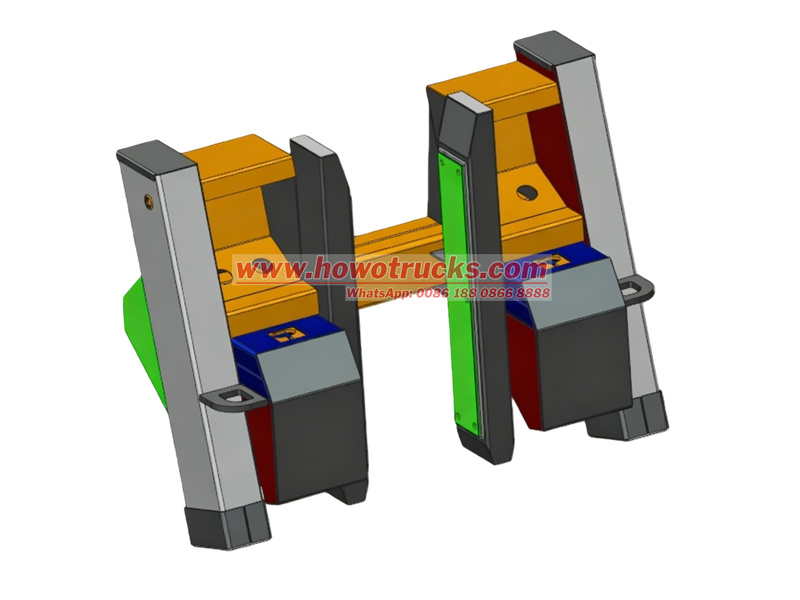

▶ HOWO Tung räddningsdragbilsritning
