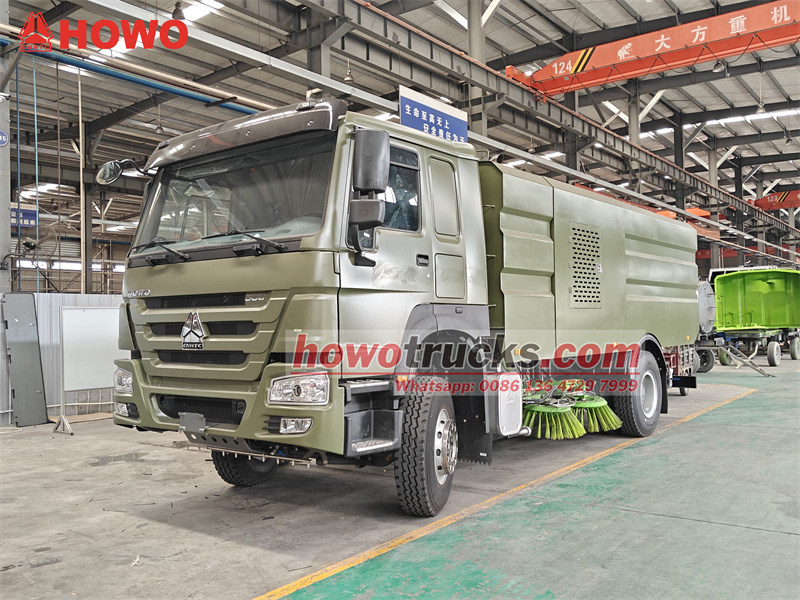

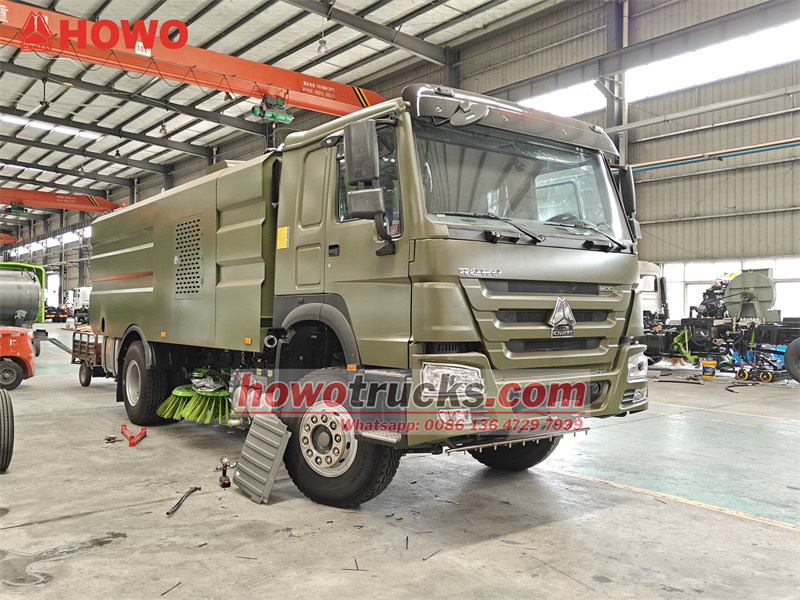

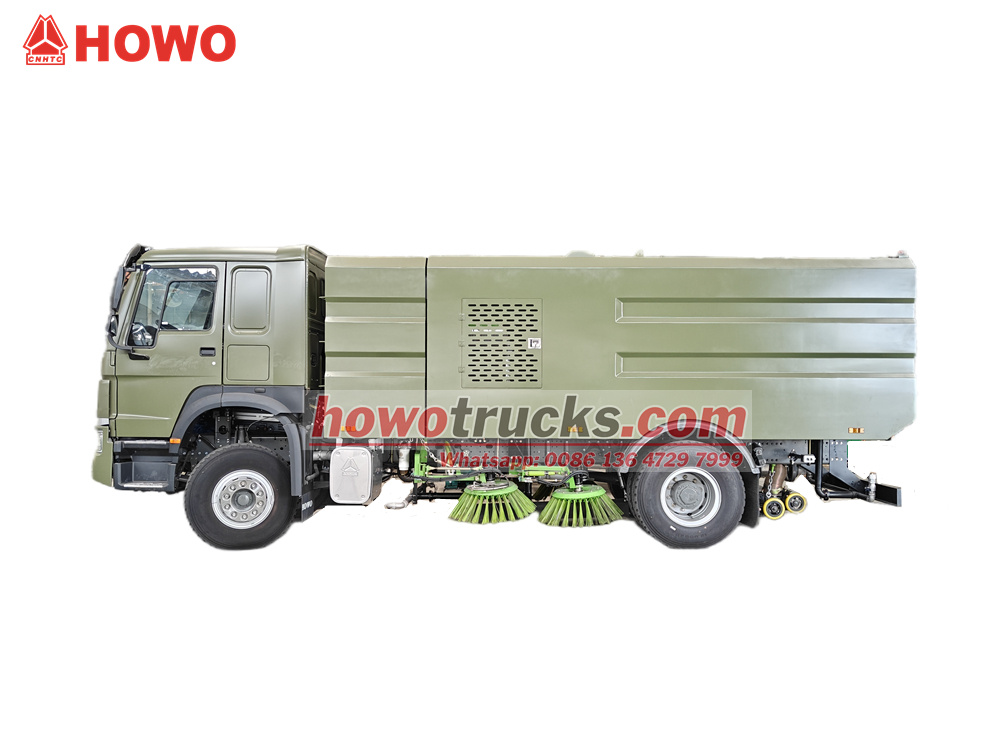

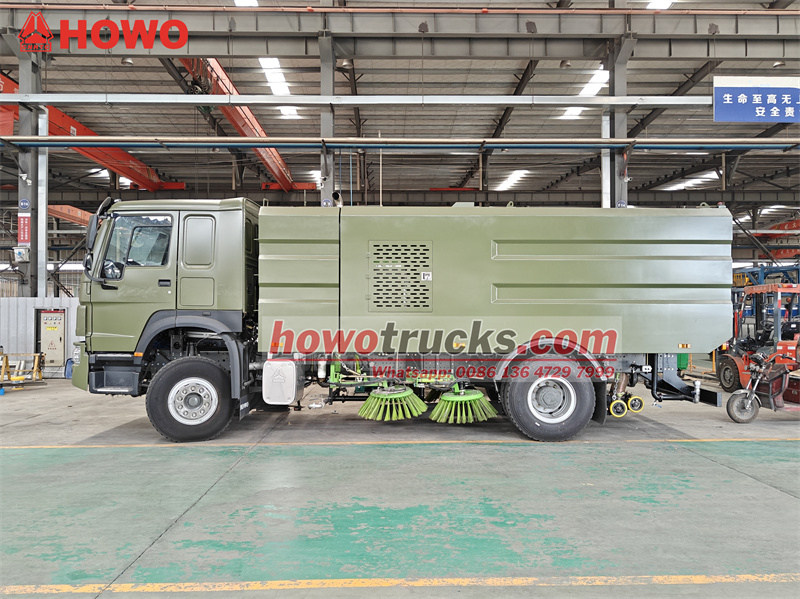

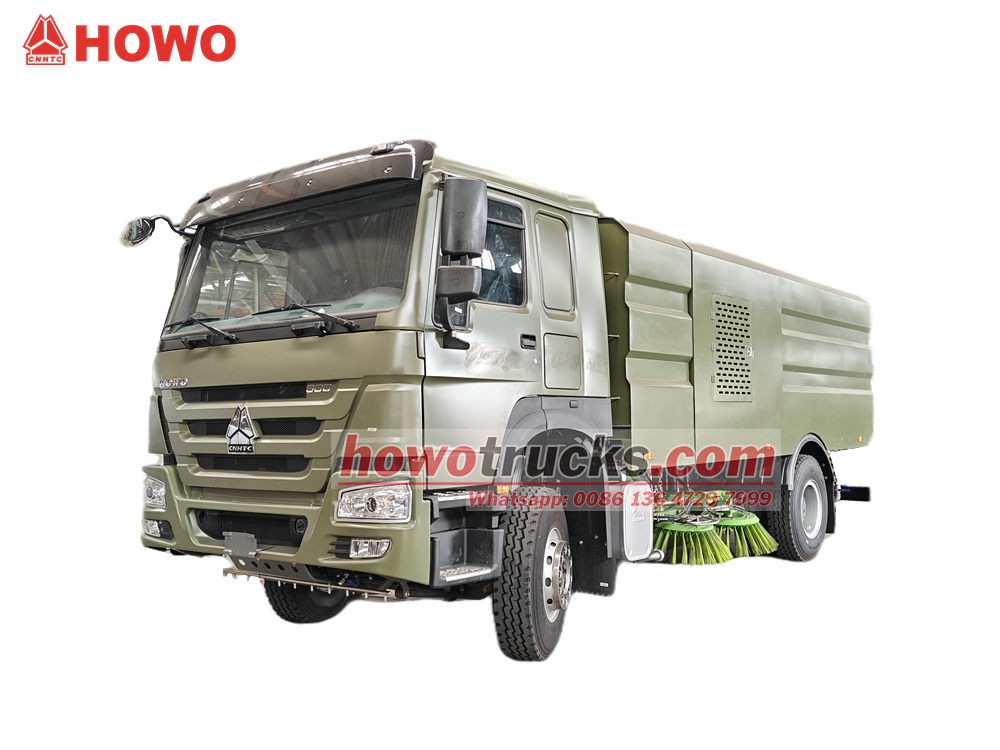

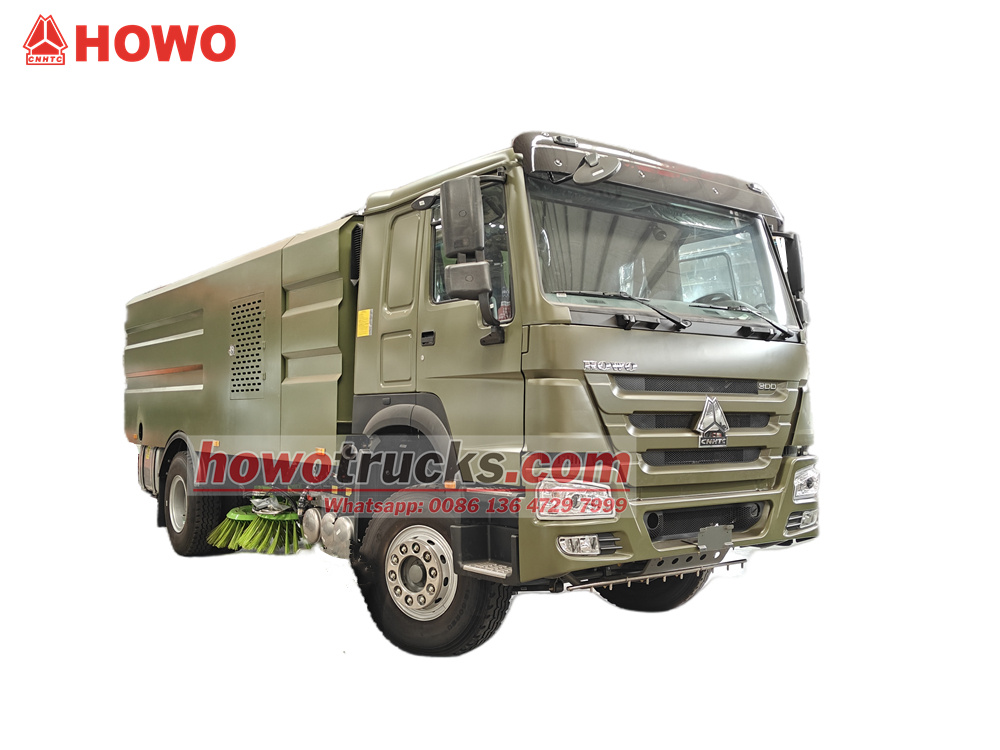

HOWO 12cbm sopmaskin är modifierad baserat på HOWO HW76 hyttchassi. Den har en hjulbas på 4600 mm och är utrustad med en Weichai WP10.300E22-motor, en Sinotruk HW19710-växellåda, en 4000L vattentank i kolstål, en 8000L inre och yttre soptunnor i kolstål i rostfritt stål och en Dongfeng Cummins B140 33 hjälpmotor. Fordonet är utrustat med fyra sopborstar och en sugkopp, en Weiye-fläkt, en tysk PINFL PF36 högtryckskolvpump (1150 r/min) och en Hangzhou Weilong 60/90 lågtrycksvattenpump (60m³/h). Det finns flera spolmunstycken framför hytten och ett sprutmunstycke framför sopborsten. Högtrycksvattenspolbredden är 2,5 m, sopborstens sopbredd är 3,5 m och den maximala sopkapaciteten är 60 000 m³/h. Sophastigheten är 3-20 km/h. Fordonet styrs av en elektronisk kontrollbox i hytten och en manöverbox vid sugarmen.
Arbetskapacitet :
12cbmHytttyp :
Howo HW76 cabinDrivsystem :
4x2,LHDHjulbas (mm) :
4600Motorspecifik :
300 HP / WEICHAI WP10.300E22Växellåda :
HW19710 transmission, 10 forward and 2 reverseFront axle ( Kg ) :
6500Bakaxel (kg) :
11500DeHowo 12 cbm lastbilmonterad gatsopmaskinär ett mycket effektivt saneringsfordon konstruerat för rengöring och underhåll av stadsvägar, torg, industriparker och andra platser. Det har en vattentank i kolstål på 4 000 liter och en soptunna i rostfritt stål på 8 000 liter. Sopsystemet inkluderar fyra uppsättningar skivborstar och breda sugkoppar, vilket möjliggör en sopbredd på upp till 3,5 meter, en högtrycksspolbredd på 2,5 meter och en maximal sopkapacitet på 60 000 m³/h. Fordonet använder en tysk högtryckspump, en lågtrycksvattenpump från Hangzhou och en Weiye-fläkt, kombinerat med flerstegssprutning för dammdämpning, vilket resulterar i låg dammgenerering under drift.
Det intelligenta elektroniska styrsystemet integrerar dubbla manöverboxar i hytten och nära sugkopparna, vilket möjliggör kontroll med en knapptryckning av funktioner som höjning och sänkning av borstar, tömning av tank och start och stopp av fläkten, vilket säkerställer bekväm och effektiv drift. Detta fordon använder en modulär integrerad design som integrerar elsystem, sopsystem, vattensystem och intelligent styrsystem för att uppnå effektiv, energibesparande och miljövänlig drift.

Vår fabrik är en professionell tillverkare inom lastbilsområdet,
garanterar att alla produkter är helt nya och av hög kvalitet.
»Ⅰ.Produktdefinition och introduktion:
Tillverkare:CS TRUCKS GROUP LIMITED
Produktegenskaper
1. Hög effektivitet och energibesparing: Dubbelmotorkonstruktionen har oberoende drivlinor med tydlig arbetsfördelning mellan huvud- och hjälpmotorer, vilket minskar energiförbrukningen med över 20 %.
2. Miljöefterlevnad: Ett helt slutet rengöringssystem med flerstegssprutning minskar dammkoncentrationen under drift för att ≤1 mg/m²³.
3. Pålitlig och hållbar: Kärnkomponenterna (som hög- och lågtrycksvattenpumpar, fläktar, hjälpmotorer och hydraulsystem) kommer från välkända varumärken, vilket säkerställer stabil prestanda.
4. Intelligent och bekvämt: Det elektroniska styrsystemet har en starkt integrerad design med tydlig driftslogik, vilket minskar kostnaderna för förarutbildning.
» II.Produktparameter för HOWO 12CBM sopmaskinlastbil:
| HOWO 12cbm sopbil | ||
| Sopbilens huvudspecifikation | ||
| Fordonsmärke | CS-lastbilar | |
| Chassimärke | ISUZU | |

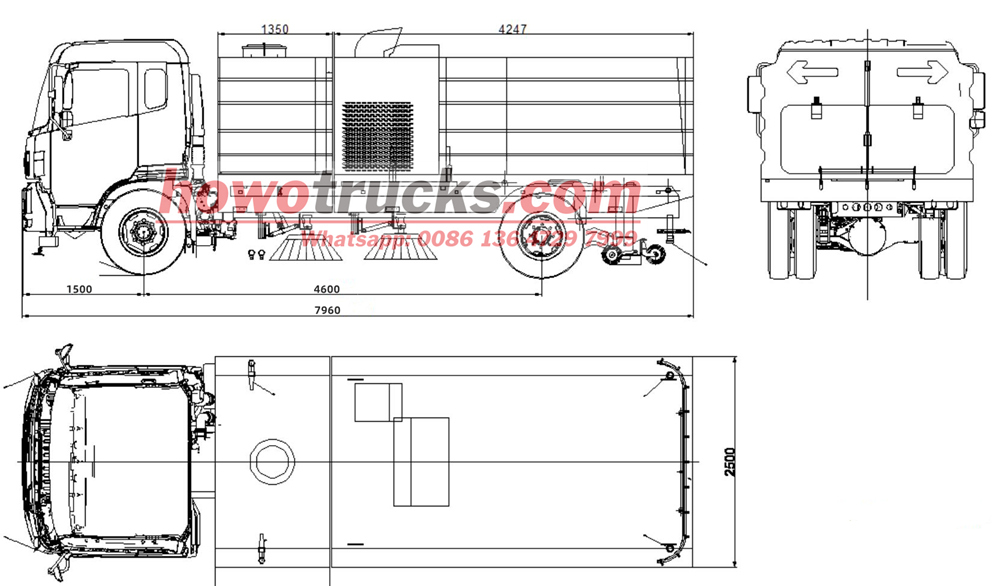

| Totala mått (L x B x H) | 7960x2500x3100 mm | |
| Drivtyp | 4x2 vänsterstyrd, 6 hjul | |
| Hjulbas | 4600mm | |
| Stuga | HOWO HW76 hytt, med luftkonditionering, 2 platser och en sovande, | |
| Vikt | Totalvikt | 18000kg |
| Tjänstevikt | 11850 kg | |
|
Motor | Modell | WEICHAI WP10.300E22 |
| Hästkraft | 300 HP/220 kW | |
| Motortyp | Diesel | |
| Utsläppsstandard | Euro 2 | |
| Överföring | Manuell | HW19710 växellåda, 10 hastigheter framåt + 2 hastigheter bakåt |
| Tire | 12,00R20 | 6+1 reservtältire |
| Parameter för övre struktur | ||
| Vattentankens volym | 4000L | |
| Soptunnavolym | 8000L | |
| Material | vattentank: kolstål | |
| soptankinre rostfritt stål, yttre kolstål | ||
| Hydraulventil | Taiwans kända varumärke | |
| Hydraulmotor | Inhemskt känt varumärke | |
| Växla | Schneider-kontrollbrytare | |
|
Hjälpmotor | Stämpla | Dongfeng Cummins B140 33 |
| Typ | Rak 4-cylindrar, kompressormatad och med intercooler,diesel | |
| Hästkraft | 140HP | |
| Nominell effekt/Max nettoeffekt | 103/101 kW | |
| Tillåten höjdgräns | 3000 m | |
| Nominell hastighet | 2500 varv/min | |
| Låg hastighet | 750 varv/min | |
| Max vridmoment | 502 Nm | |
| Förflyttning | 3,9 liter | |
| Bränsleförbrukning vid nominell hk | 88 mm³/sträng | |
| Utsläppsstandard | Euro 3 | |
|
Högtryckstvätt Teknisk | tvättbredd (mm) | 2500 mm |
| Tvätthastighet | 3–20 km/h | |
| Tvättvattentryck | 10 MPa | |
| Vattenpumpens flödeshastighet | 154 l/min | |
|
Svepande teknisk | Max svepbredd (mm) | 3,5 m |
| Max. sopkapacitet | 60 000 m3/h | |
| Svephastighet | 3–20 km/h | |
| Rengöringseffektivitet | ≥98% | |
| Maximal partikelinandning | 110 mm | |
| Storlek på skivplattans borsteförlängning | ≥400 mm | |
| Soptankens luckas max. utloppsvinkel | ≥50° | |
|
Sopsystem |
Typ | Total 4 st borstar och 1 sugskiva monterad i mediet, drivs av hydraulmotorn, hastigheten är justerbar, kan styras oberoende, har automatisk undvikande funktion |
| Sopborstens diameter | Φ850mm | |
| Sopskivans hastighet | 110 r/min hög hastighet, 80 r/min medelhastighet, 50 r/min låg hastighet | |
| Justering av svepskivans doppvinkel | framåt 4° ~ 6° extroversion 4° ~ 7° | |
|
Sugande skiva | Typ | Dubbelt sughål, hydraulisk styrning, fjäderupphängning |
| Sughålets diameter | 180 mm | |
| Sugskivans bredd | 2400 mm | |
|
Hydrauliskt system | Typ | Öppen typ, elektrisk styrning |
| Huvudkomponenter | Kugghjulspump, hydraulmotor, hydraulcylinder, magnetventil | |
| Tryck | 16 MPa | |
| Hydraulisk oljevolym | 60 liter | |
| Oljetemperatur | 60°C | |
| Vattensprutningssystem | Komponenter | Pump, munstycke(spolning fram och sprinkler bak), vattenfilter, etc. |
|
Högtrycksvattensystem | Typ | Högtryckskolvpump |
| Modell | Tyskland PINFL PF36 | |
| Systemtryck | 10 MPa | |
| Rotationshastighet | 1150 varv/min | |
| Vattenventiltyp | hydraulisk högtryckskulventil | |
| Vattenventiltryck | 7 MPa | |
| Munstyckestyp | Högtryckstvättstyp | |
| Vattenfilter | Silnät | |
| Vinsch | 20m | |
|
Lågtrycksvattensystem | Modell | Hangzhou Weilong 60/90 |
| Flödeshastighet | 60m3/h | |
| Vattenleveransavstånd | 90m | |
| Tvättbredd | 24m | |
| Sidosprutstång | typ | V-formad sprutstång med automatisk undvikande funktion |
|
Elsystem | Typ | DC24V, PLC-styrning |
| Volt | 24V | |
| Batteri | 2x12V | |
| Verktyg | ||
| Brandslang | 2 st | |
| Brandnyckel | 1 st | |
| Vattenfilternyckel | 1 st | |
| Högtryckssprutpistol | 1 st | |
| Manuell hydraulpumpvippa | 1 st | |
| Reservdelar | ||
| Sopborste | 88 st | |
| Fläkttätning | 1 st | |
| Bakdörrtätning | 1 st | |
| Sugrörstätning | 2 st | |
| Importera reservdelslista | ||
| Högtrycksvattenpump | Tyskland PINFL PF36 | |
| Automatisk avlastningsventil | Tyskland PINFL VB200/150 | |
| Avlastningsventil | Tyskland PINFL VS200-180 | |
| Elektrisk styrenhet | Tyskland STW | |
| Vridomkopplare | Japan | |
| Avloppstankens sensor | USA | |
| Hydrauliska ventiler | Taiwan SWH-G02-C4-D2H | |

» Ⅲ.Produkt Detaljerad introduktion

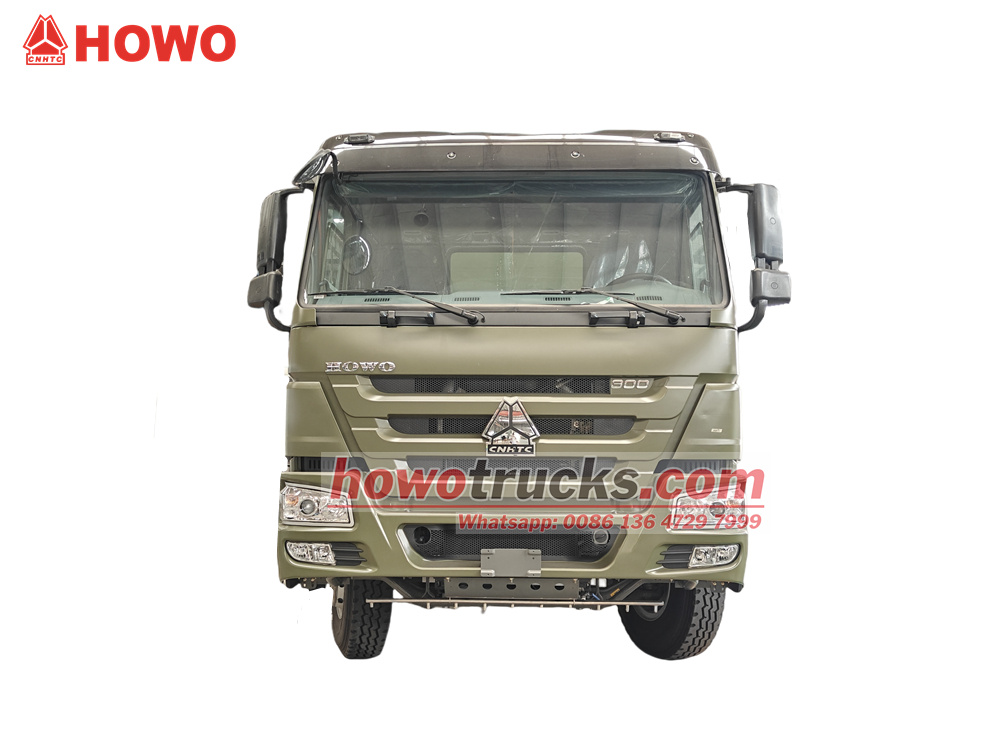

Chassikonfiguration
• Chassimodell: Sinotruk HOWO HW76 hyttchassi, 4600 mm hjulbas.
• Huvudmotor: Weichai WP10.300E22 dieselmotor, 9,5 liters slagvolym, 300 hk/220 kW maximal effekt, ger stark kraft och utmärkt bränsleekonomi.
• Överföring: Sinotruk HW19710 manuell växellåda (10 växlar), med mjuk växling, starkt vridmoment och perfekt matchning med huvudmotorn.

Överbyggnad

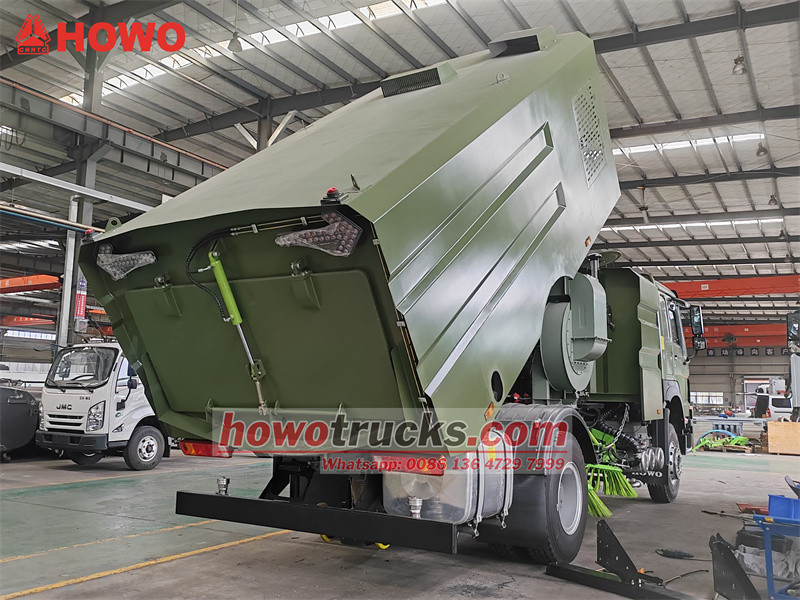

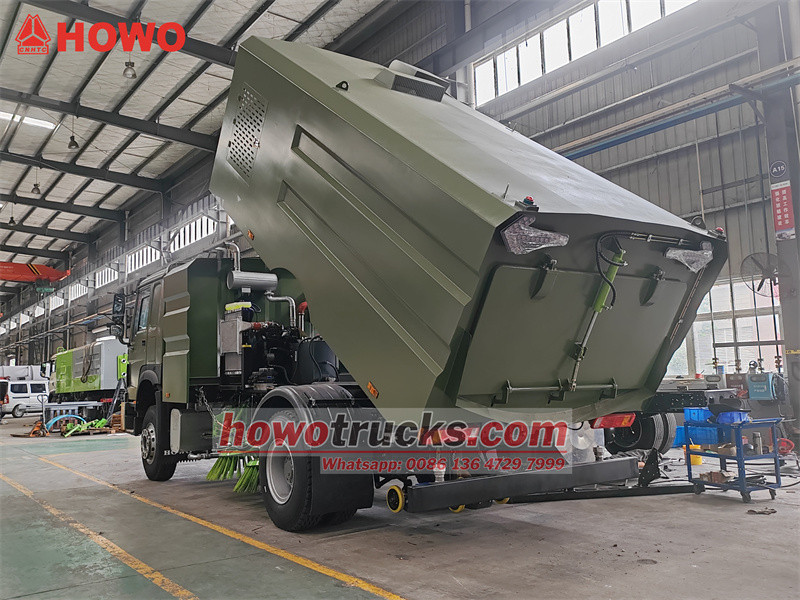

• Papperskorgen: 8000 liters kapacitet. Med en kompositstruktur av ett innerfoder i rostfritt stål och ett yttre foder i kolstål kombinerar den korrosionsbeständigheten hos rostfritt stål med den strukturella styrkan hos kolstål, vilket säkerställer lång livslängd och enkelt underhåll.
• Vattentank: 4000 liters kapacitet. Tillverkad av kolstål ger den rikligt med vatten för högtrycksspolning och dammsugningssystem.

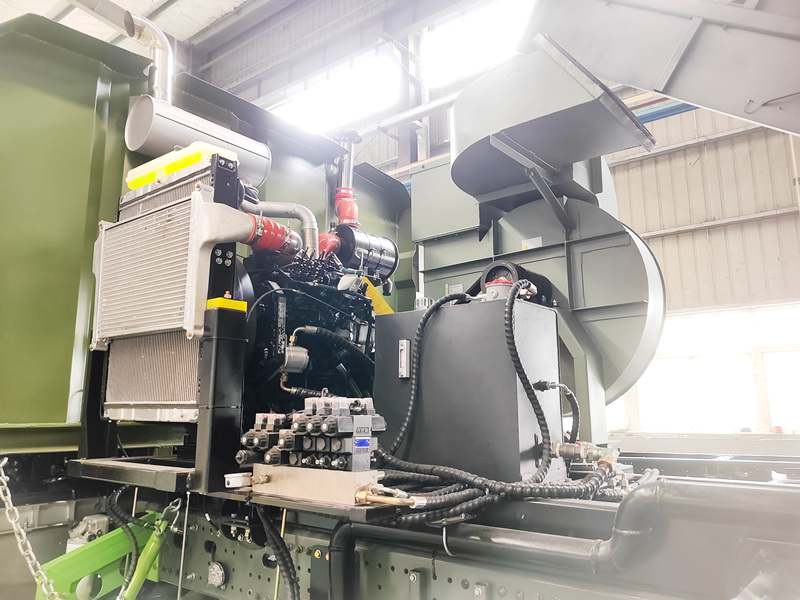

• Hjälpmotor: Utrustad med en Dongfeng Cummins B140 33 dieselmotor är den konstruerad för att driva sopmaskinens övre system (fläkt, vattenpump etc.), vilket ger stabil prestanda och låg strömförbrukning.

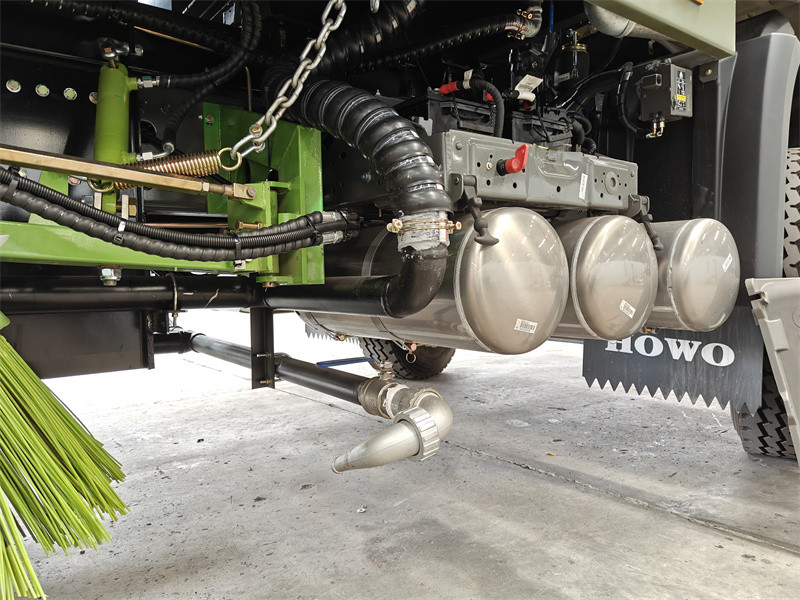

• Sopsystem:

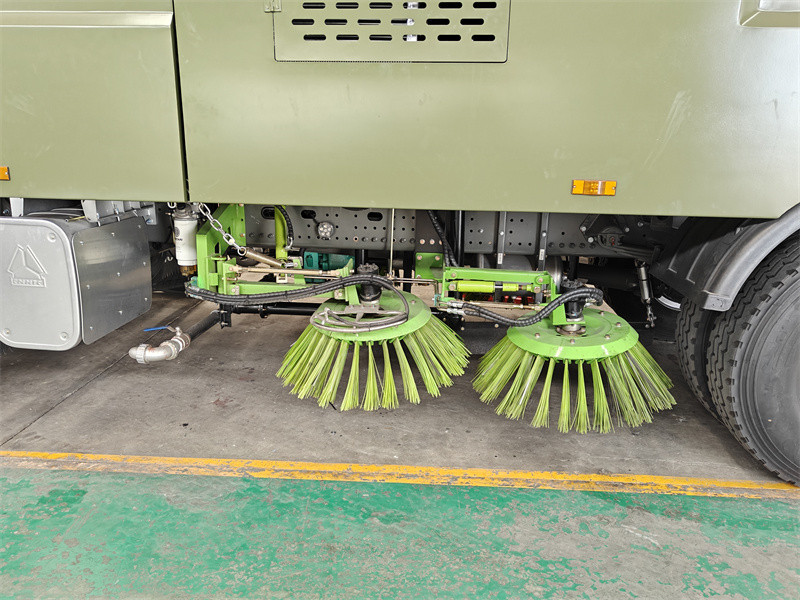

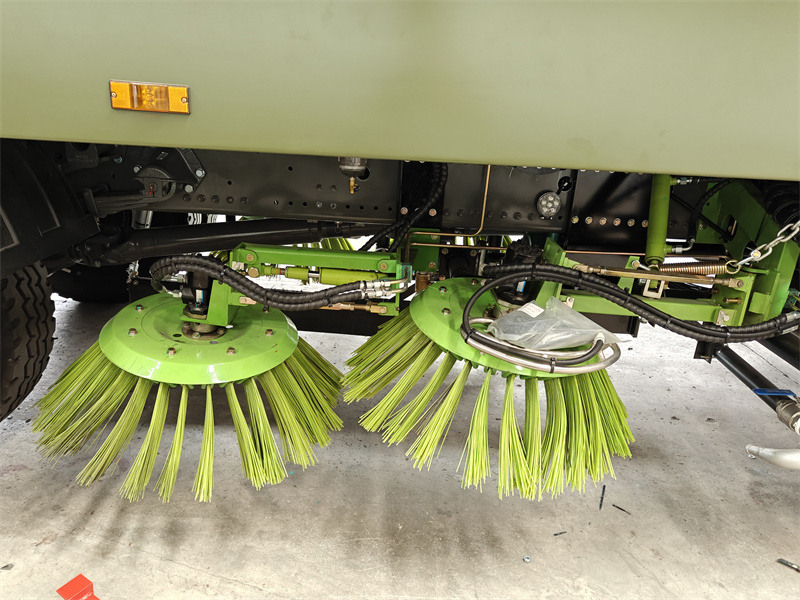

◊ Borstar: Utrustad med 4 borstar (2 på varje sida), som kan användas i flera kombinerade soplägen.
◊ Svepbredd: Den maximala sopbredden når 3,5 meter, vilket säkerställer hög driftseffektivitet.
◊ Maximal sopkapacitet: Upp till 60 000 m³/h.
◊ Driftshastighet: 3–20 km/h, justerbar baserat på vägföroreningsnivåer.

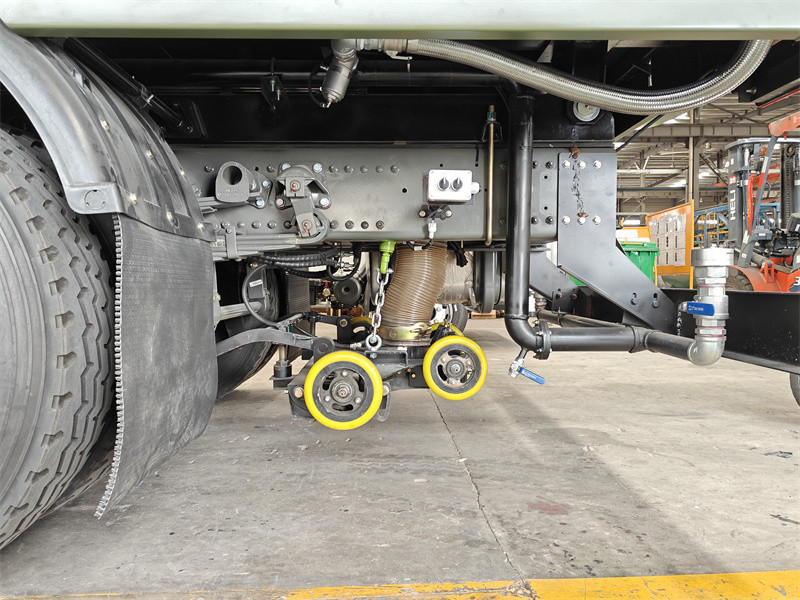

• Sugsystem:
Har en bred sugöppning som arbetar tillsammans med fläkten för att kraftfullt samla upp och transportera skräp som samlats upp av borstarna till sopbehållaren.

• Högtryckstvättsystem:
◊ Högtryckspump: Tysk PINFL PF36 högtryckskolvpump (driftshastighet 1150 r/min, tryck 16 MPa, flödeshastighet 150 L/min), som levererar extremt högtrycksvatten för att ta bort envisa fläckar.
◊ Tvättbredd: Högtryckstvättens bredd är 2,5 meter.
◊ Munstyckslayout: Flera spolmunstycken är installerade framtill på hytten för effektiv markspolning.
• Lågtrycksdammhämmande system:
◊ Lågtryckspump: Hangzhou Weilong 60/90 lågtrycksvattenpump med ett flöde på 60 m³/h. Ytterligare fläktformade munstycken är placerade framför borstarna för att undertrycka stänkdamm, vilket förhindrar sekundär dammförorening under drift.

• Fläktsystem:
◊ Använder en Weiye-fläkt som ger högt lufttryck och stort luftflöde för att skapa kraftfull sugkraft för sugöppningen, vilket säkerställer grundlig avfallsåtervinning. Utrustad med en självrengörande funktion för att automatiskt avlägsna ackumulerat damm och skräp inuti fläkten, vilket bibehåller effektiv drift.
◊ Munstycken är också installerade framför borstarna, vilket möjliggör perfekt samordning mellan tvättning och sopning.
»Ⅳ.Drift och kontroll
Fordonet är utrustat med två styrsystem för flexibel och effektiv drift:

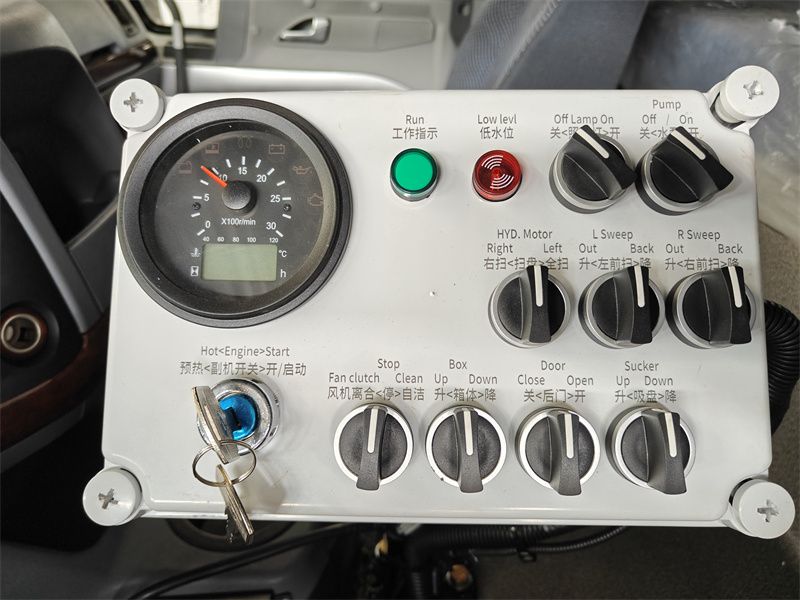

1. Kontrollpanel i hytten: Integrerar styrning och visning av alla viktiga funktioner, vilket gör att föraren kan utföra de flesta uppgifter utan att lämna hytten. Inkluderar:
★ Displayenhet: Hjälpmotorns varvräknare, driftsstatusindikatorer, varningslampa för låg vattennivå.
★Funktionsbrytare: Belysningsströmbrytare, vattenpumpströmbrytare.
★ Kontrollknappar:

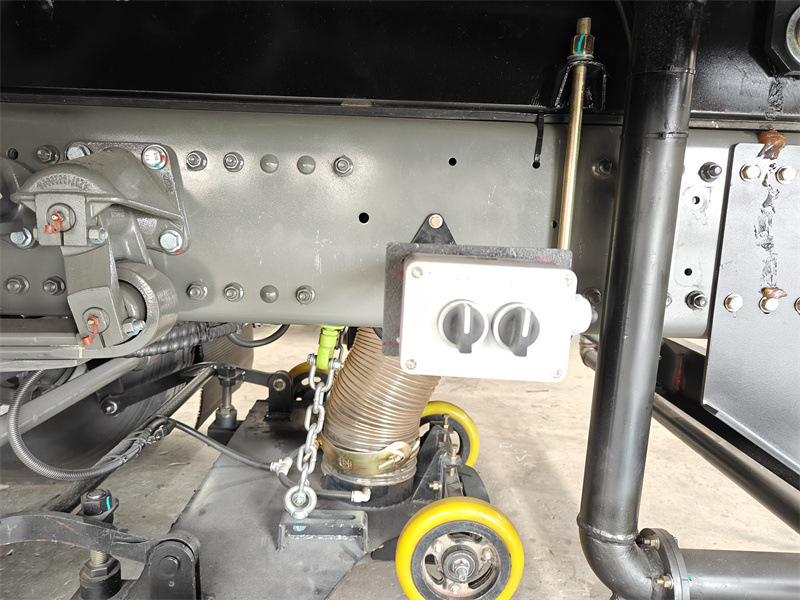

2. Hjälpkontrollbox nära sugöppningen:
Denna sekundära kontrollbox är utformad för bekväm användning och inkluderar:
Knapp för öppning/stängning av bakdörr
