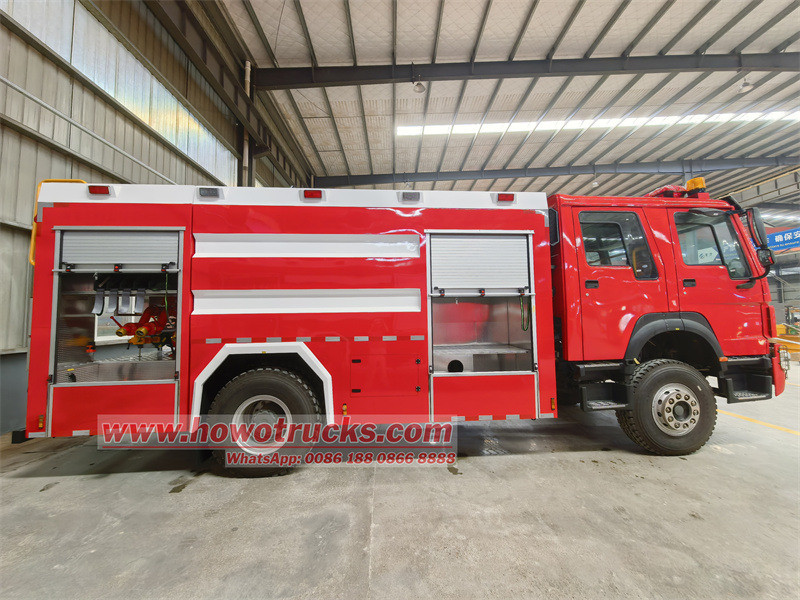

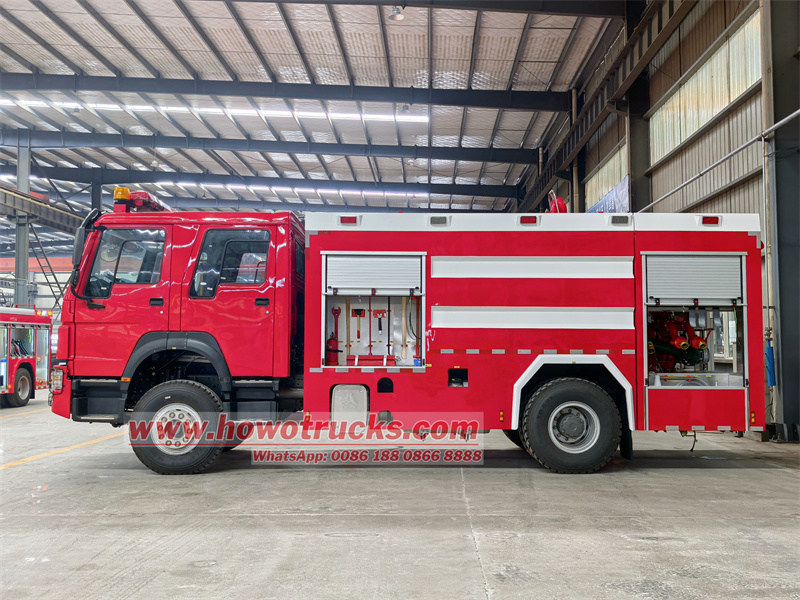

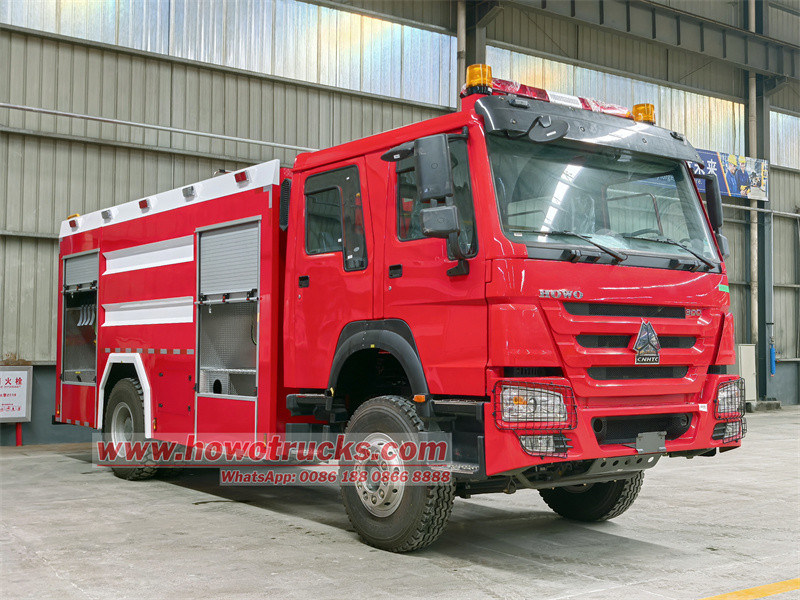

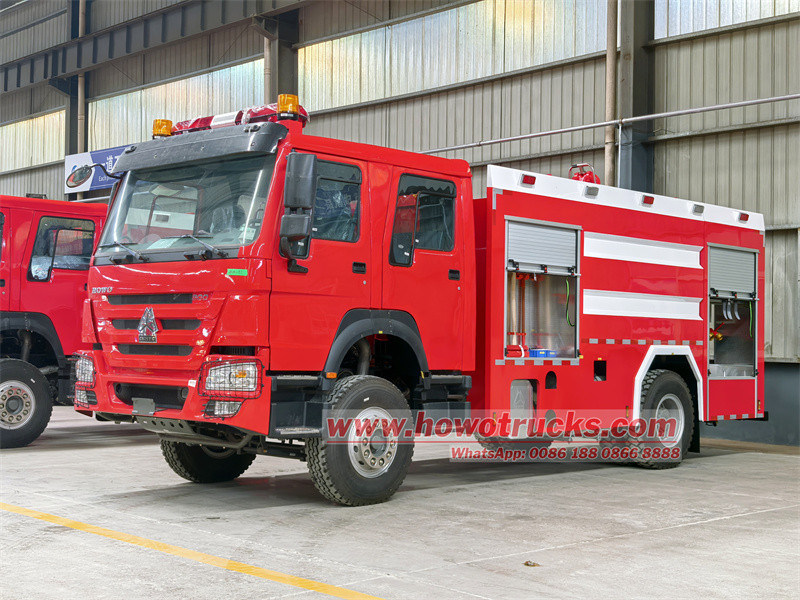

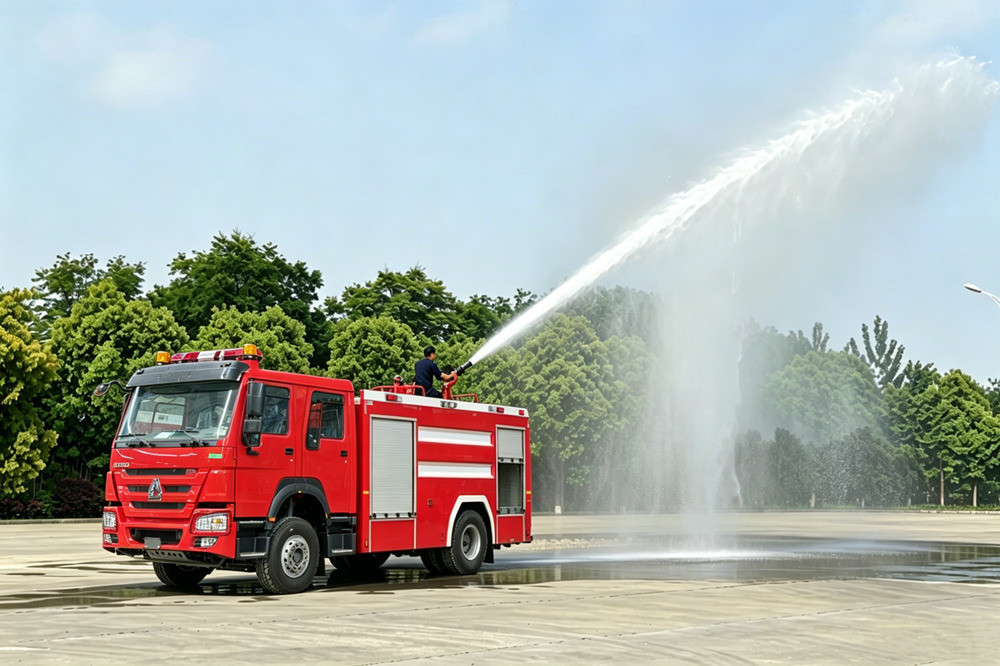

Howo 5 kubikmeter skumbrandbil har en Sinotruk HW76-hytt med en 4600 mm hjulbas, utrustad med en WEICHAI WP10.300E22-motor och en HW19710-växellåda. Framtill på överbyggnaden finns ett utrustningsutrymme som förvarar diverse brandbekämpningsutrustning, medan mittsektionen innehåller en 4 kubikmeter vattentank i kolstål och en 1 kubikmeter skumtank. Baktill finns pumprummet, utrustat med en CB10/60-RS brandpump, kontrollpanel och viss brandbekämpningsutrustning. En PL8/48 brandmonitor är monterad på taket.
Arbetskapacitet :
5000LHytttyp :
HOWO HW76Drivsystem :
4X2Hjulbas (mm) :
4600Motorspecifik :
300 HP / WEICHAI WP10.300E22Växellåda :
HW19710 , manual, 10 forwards & 2 reversesFront axle ( Kg ) :
9500Bakaxel (kg) :

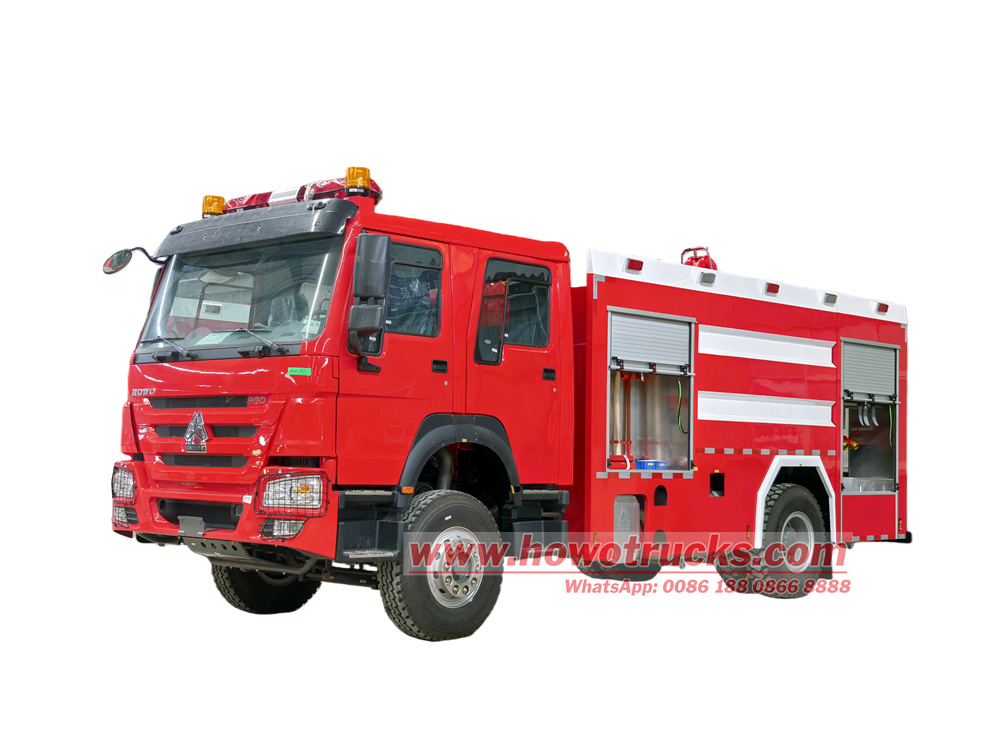

16000kgDe Sinotruk HOWO räddningspumpbil för polisen är en mycket mobil, snabbreagerande, skumsprutande medelstor brandbil lämplig för brand- och räddningsuppdrag i städer, samhällen, industri- och gruvföretag samt hamnar. Fordonet är modifierat från Sinotruk Howo HW76-chassit och utrustat med en 300-hästkrafters motor. Fordonet har en rationell layout, pålitlig prestanda och ett 5-kubikmeter vatten- och skumsystem, tillsammans med en högkvalitativ brandpump och brandmonitor, vilket ger den utmärkta brandbekämpningsegenskaper.

Vår fabrik är en professionell tillverkare inom lastbilsområdet,
garanterar att alla produkter är helt nya och av hög kvalitet.
»Ⅰ.Produktdefinition och introduktion:
Tillverkare:CS TRUCKS GROUP LIMITED
Drag
Tillförlitligt chassi: Använder ett Sinotruk HW76-chassi, en Weichai 300 hk-motor och en HW19710-växellåda, vilket ger stark kraft och effektiv transmission.
Praktisk tank: En vattentank på 4 kubikmeter plus en skumtank på 1 kubikmeter, lämplig för kombinerade vatten- och skuminsatser vid små till medelstora bränder.
Stark brandbekämpningskapacitet: Utrustad med en CB10/60-RS-pump och en takmonterad vattenkanon PL8/48, vilket ger hög flödeshastighet, snabbt vattenintag och lång räckvidd.
Rimlig struktur: Tydligt definierade zoner för främre utrustning, mittentank och bakre pumprum, vilket underlättar enkel åtkomst till utrustningen.
Breda tillämpningar: Lämplig för initial brandbekämpning i stadsområden, städer, industri- och gruvanläggningar, oljedepåer och kemiska fabriker.
» II.Produktparameter för HOWO300 hk skumbrandbil:
| HOWO 5cbm skumvattenbrandbil | |||
| Huvudspecifikation | Lastbilsmärke | CS-lastbilar | |

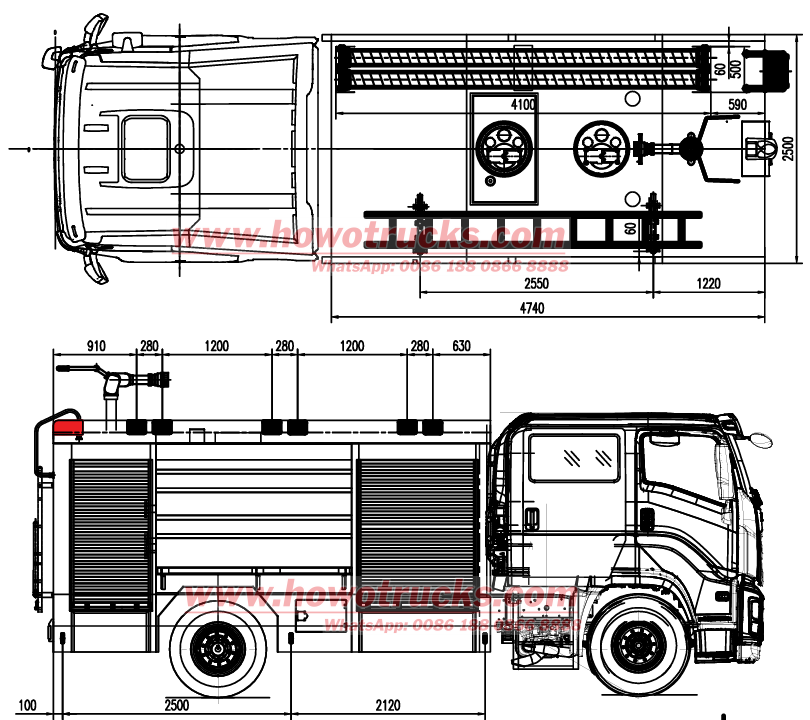

| Totalmått (L * B * H) | 8580×2540×3660 mm | ||
| Stuga | HOWO HW76 hytt, dubbelrad, med luftkonditionering, elektroniska fönsterhissar, USB | ||
| Totalvikt/tjänstevikt | 16000/10500 kg | ||
| Drivmodell | 4x2, vänsterstyrd | ||
| Fram-/bakaxelbelastning | VGD95, 9500/MCX16, 16000 kg | ||
| Hjulbas | 4600 mm | ||
| Däckstorlek och nummer | 12.00R20,6+1 hjul | ||
| Överföring | SINOTRUK HW19710, manuell, 10 F & 2 R | ||
| Färg | Röd, standard. | ||
| Motor | Motortyp | Rak sexcylindrig, vattenkyld, fyrtakts, kompressormatad och intercooled, högtrycks common rail | |
| Motormodell | WEICHAI WP10.300E22 | ||
| Hästkrafter | 300 hk/ 221 kW | ||
| Förflyttning | 9,726 liter | ||
| Emission | EURO 2 | ||
| Överkropp | |||
| Tank | Kapacitet | 4000L vattentank,1000L skumtank | |
| Material | Vattentank i kolstål, skumtank i rostfritt stål | ||
| Brandpump | Modell | CB10/60-RS | |
| Tryck | 1 MPa | ||
| Max arbetstryck | 1,082 MPa | ||
| Max tillåtet inloppstryck | 0,4 MPa | ||
| Flöde | 60 l/s | ||
| Max sughöjd | 7m | ||
| Nominell hastighet | 3200±50 varv/min | ||
| Hastighetsförhållande | 1:1,44 | ||
| Brandövervakning | Modell | PL8/48 | |
| Flöde | 48 l/s | ||
| Nominellt arbetstryck | 0,8 MPa | ||
| Räckvidd | Vatten | ≥70 m | |
| Skumma | ≥60m | ||
| Tonhöjdsrotation | - 45~+70° | ||
| Horisontell rotation | 0~360° | ||


» Ⅲ.Chassikonfiguration

• Hytt: Sinotruk HW76 förlängd hytt, som erbjuder utmärkt sikt och bekväm körning.
• Hjulbas: 4600 mm
• Motor: Weichai WP10.300E22 dieselmotor, 9,726 liters slagvolym, maxeffekt 220 kW/300 hk.
• Överföring: Sinotruk HW19710-seriens 10-växlade manuella växellåda, som erbjuder tydliga växellägen, hög transmissionseffektivitet och anpassningsförmåga till komplexa vägförhållanden.

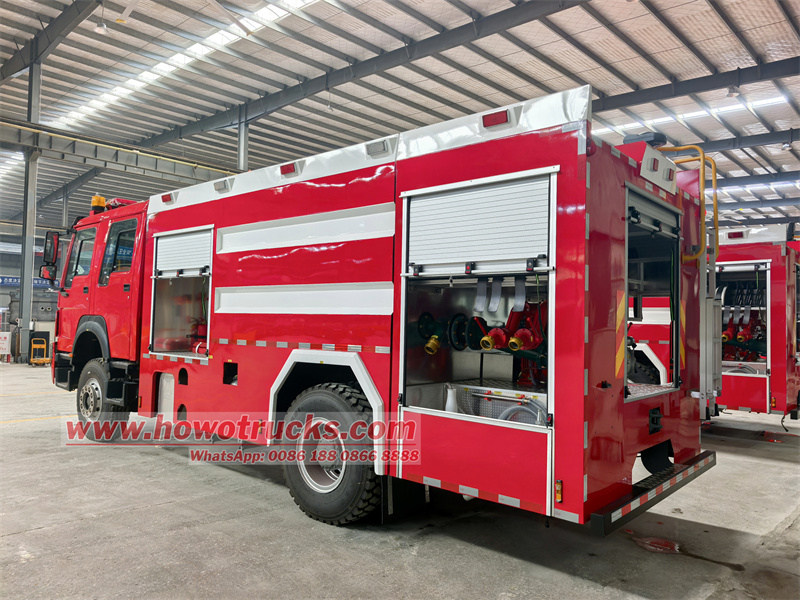

Den övre konstruktionen har en modulär design, indelad i fyra huvudområden: utrustningsrum, vattentank, skumtank och pumprum.

1. Maskinrum (framsida)
• Den är placerad bakom förarhytten och erbjuder gott om utrymme, är helt klädd i paneler i ljus aluminiumlegering med mönster och har en rulljalusidörr i aluminiumlegering.
•Den kan förvara vanligt förekommande brandbekämpningsutrustning såsom brandspadar, yxor, hackor, ovanjordiska och underjordiska brandpostnycklar, kofot, midjeyxor, gummihammare, slangbryggor, slangskydd, brandsläckare etc. Denna utrustning förvaras på fasta platser, tydligt märkta och lättillgängliga.

2. Vätsketankar (mittsektion)
• Vattentankens kapacitet: 4 kubikmeter, kolstål, med invändiga bafflar för att minska svajning under körning.
• Skumtankens kapacitet: 1 kubikmeter, separat från vattenbehållaren, rostfritt stål.

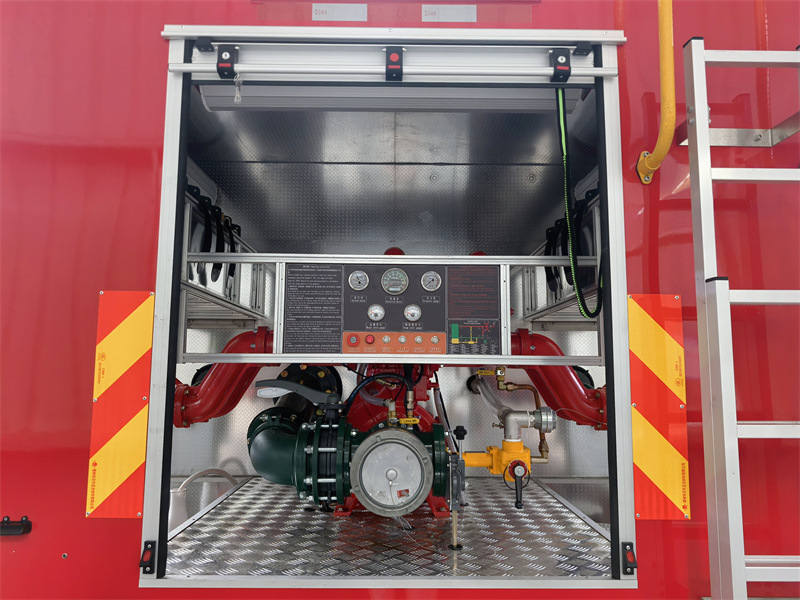

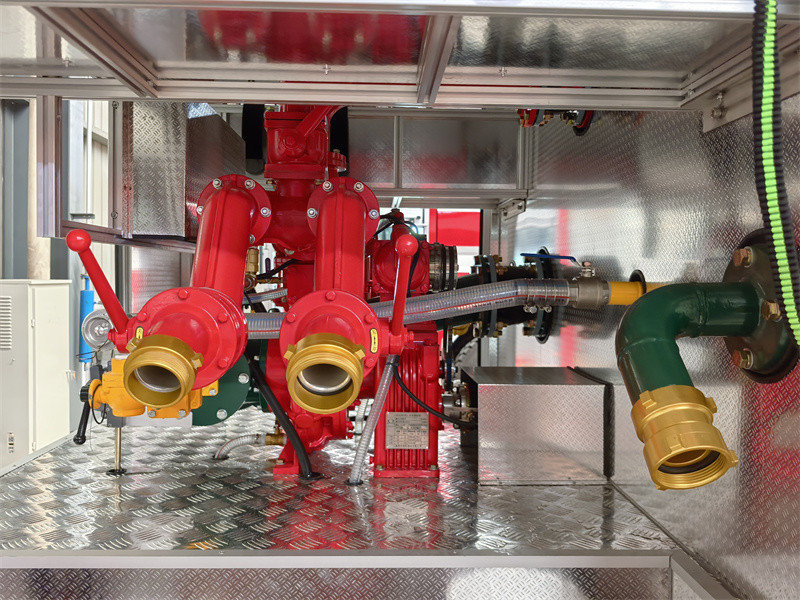

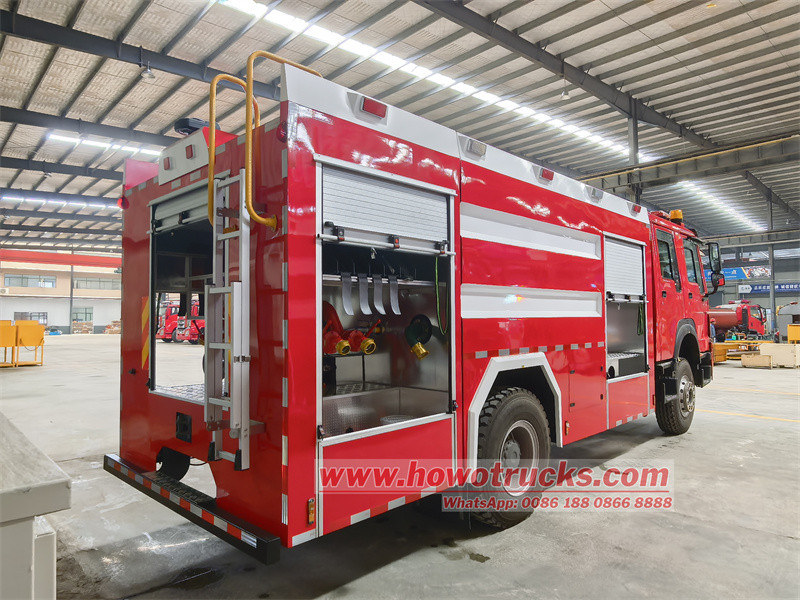

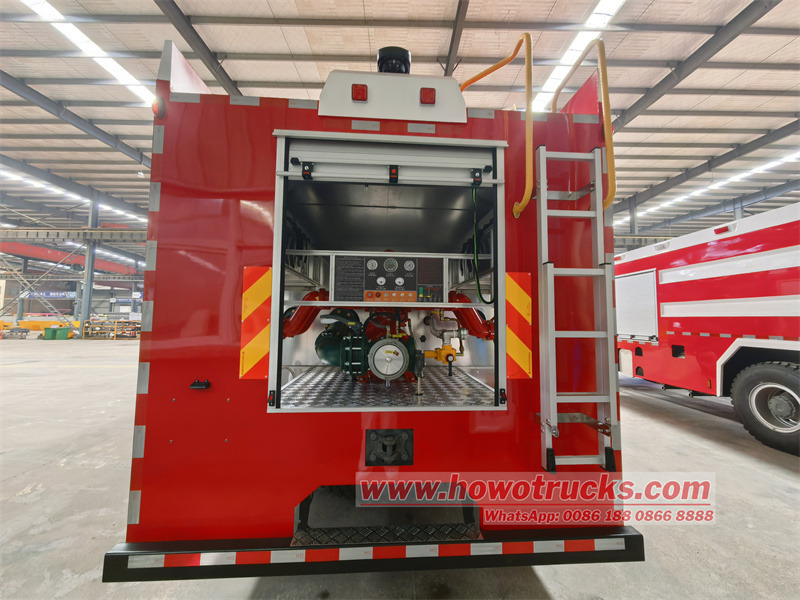

3. Pumprum (bakre ände)
Det bakre pumprummet är kärnan i fordonets effekt; all brandbekämpning är beroende av pumprumssystemet.
• Har en rullport i aluminiumlegering och en ram i aluminiumlegering.

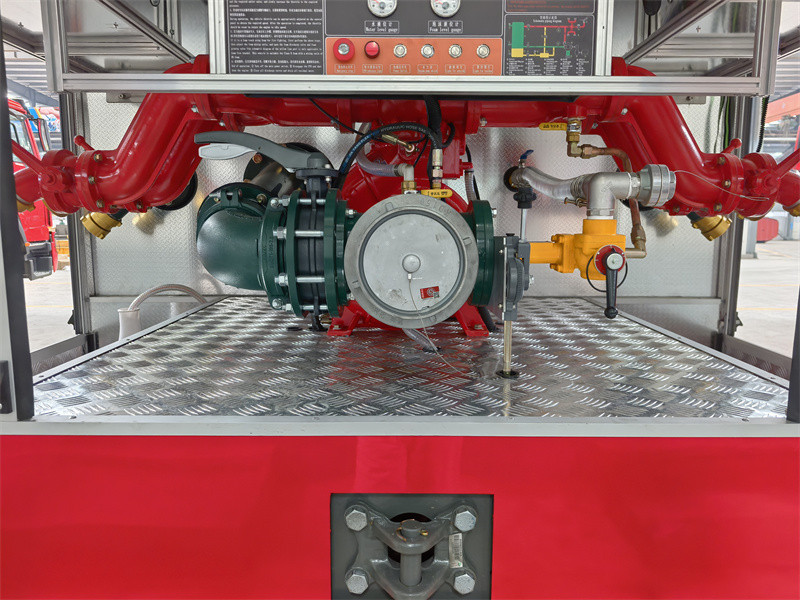

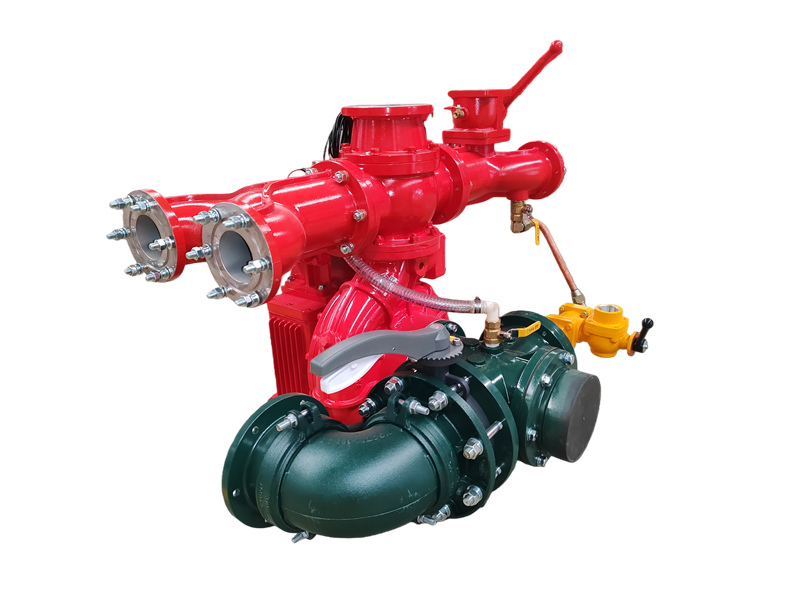

• Brandpump: Utrustad med en CB10/60-RS lågtrycksbrandpump,
Nominellt flöde 60 l/s vid 1,0 MPa,
Maximalt sugdjup 7m,
Primingtid ≤50s,
Maximalt vakuum ≥85 kPa
| Brandpump Modell | Flöde(l/s) | Tryck(MPa) | Pumpaxelns hastighet(varvtal) | Effekt (kw) | Sugdjup (m) | Max arbetstryck |
| CB10/60-RS | 60 | 1.0 | 3200±50r/min | 99,71 | 3 | 1,082 MPa |
| 42 | 1.3 | 3528±50r/min | 109,18 | - | ||
| 30 | 1.0 | 3326±50r/min | - | 7 | - |

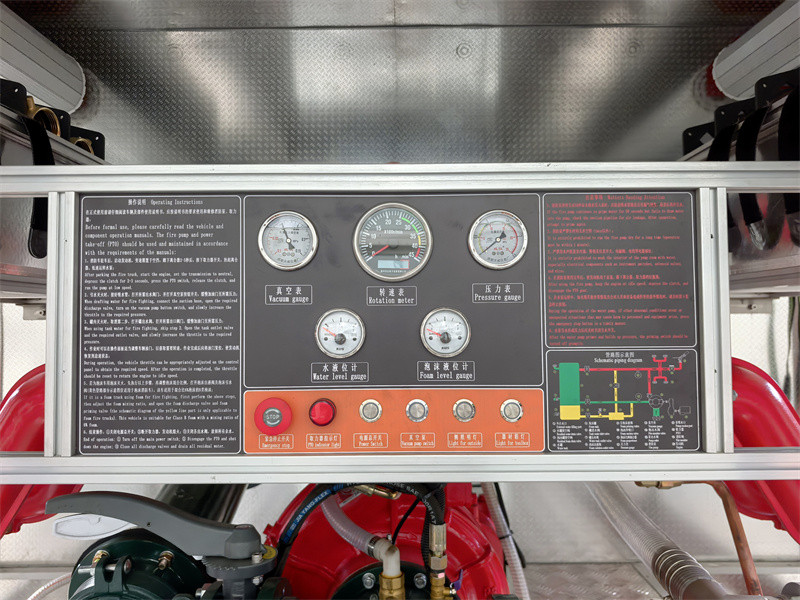

• Kontrollpanel:
Integrerad med bruksanvisning, försiktighetsåtgärder, rörledningsschema och indikatorer för vakuummätare, varvräknare, tryckmätare, vattennivåmätare, skumnivåmätare etc.; knappar för nödstoppsbrytare, kraftuttagsindikator, huvudströmbrytare, vakuumpump, sidobelysning och indikator för utrustningsboxen; intuitiv användning.

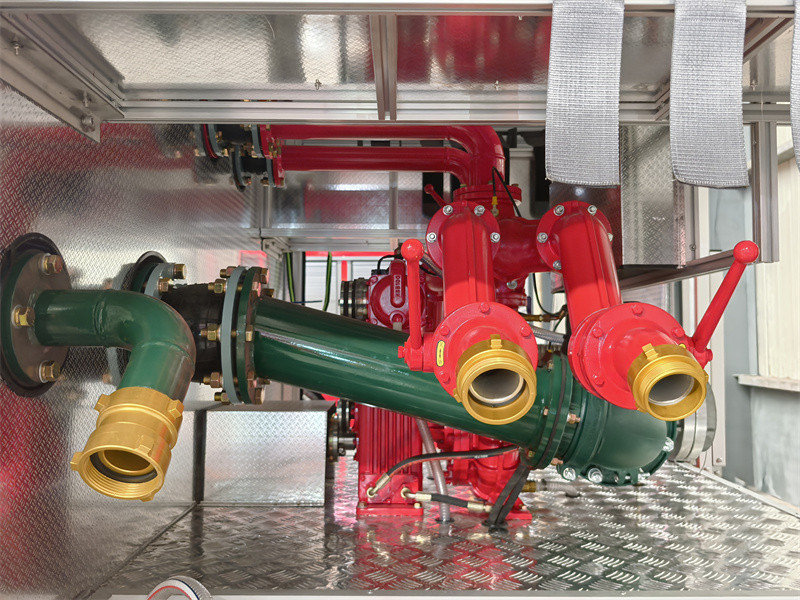

• Rörsystem:
Inkluderar ett DN150 pumpinlopp, två DN100 externa vatteninlopp på vardera sidan av tanken, samt ett DN80 och ett DN65 utlopp på vardera sidan av pumpen. Möjliggör självsugning av tanken, extern vattenförsörjning, utmatning av vatten eller skumblandning inifrån tanken och samtidig drift av brandövervakningsapparater/slangar.

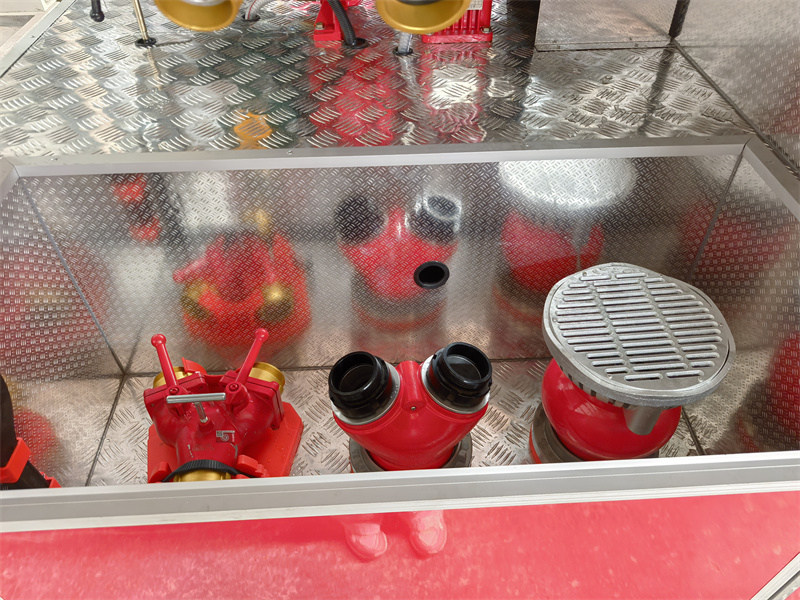

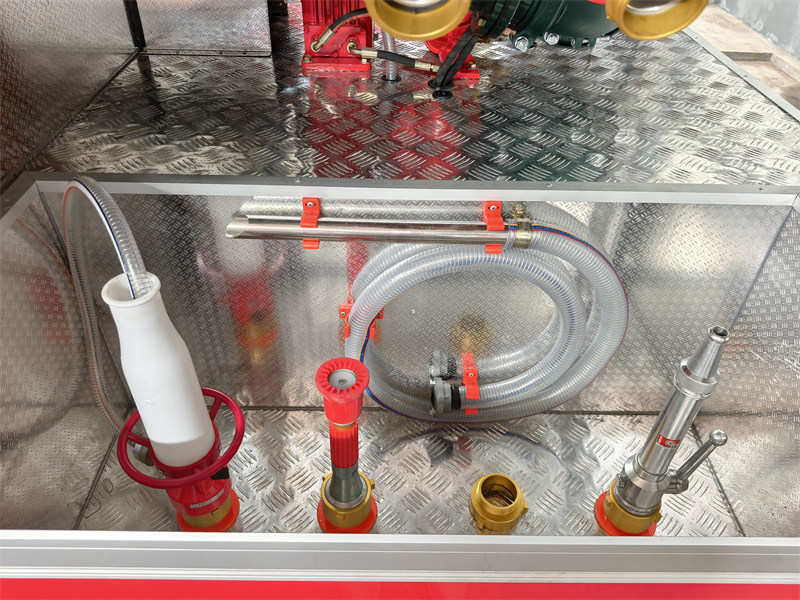

• Brandbekämpningsutrustning:
Pumprummet är utrustat med brandslangar, skumpistoler, reducerare, skumsugrör, vattenuppsamlare, filter, fördelare och brandslangar.

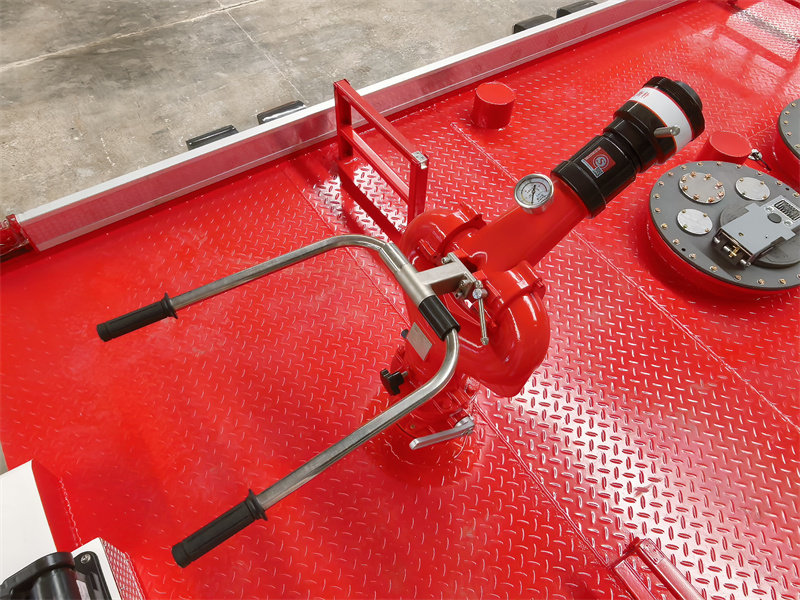

4. Brandövervakning av tanktopp:
Modell: PL8/48, flödeshastighet 48 l/s, räckvidd ≥70 m för vatten, ≥60 m för skum, 360° horisontell rotation, -45°~+70° höjd. Lämplig för långdistanssläckning av stora bränder, antändning av brandpunkter på hög höjd och släckning av bränder i farliga områden som inte är tillgängliga för personal. Det är den mest aggressiva utgångsänden på hela fordonet.
» Ⅴ. Testning:
