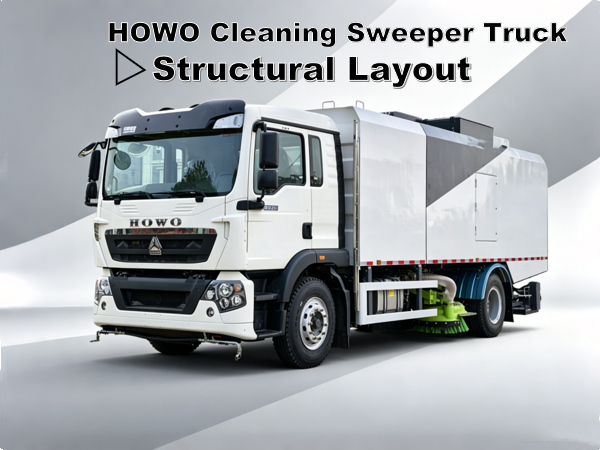

HOWO Rengöringssopbil Strukturell layout

HOWO-sopbilar är specialutrustning för moderna sanitetsoperationer som integrerar sopning, dammsugning, högtryckstvätt och rengöring av vägytor. De kan utföra flera uppgifter i en och samma operation, inklusive sopning av vägavfall, dammborttagning och tvättning av kantsten. De dämpar effektivt vägdamm, förbättrar luftkvaliteten och bidrar till normaliserad och förfinad sanitet och långsiktig ekologisk miljöförvaltning i städer.

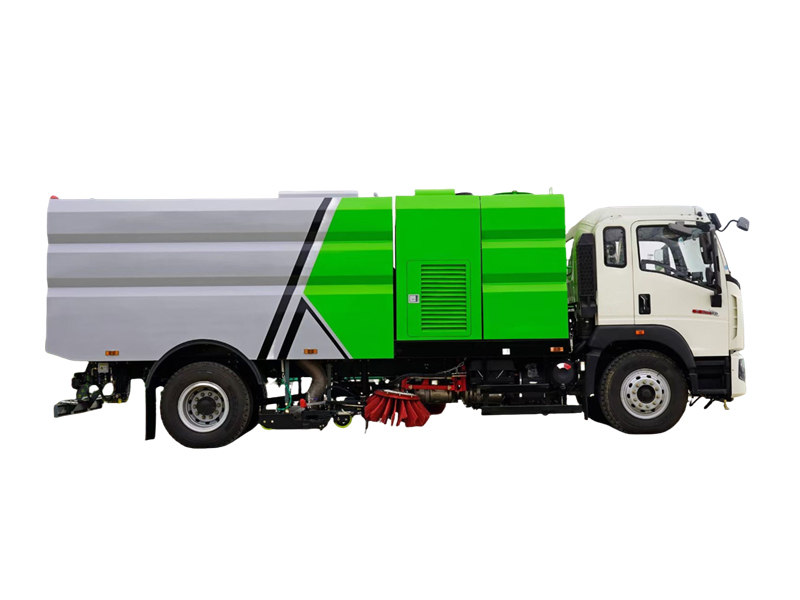

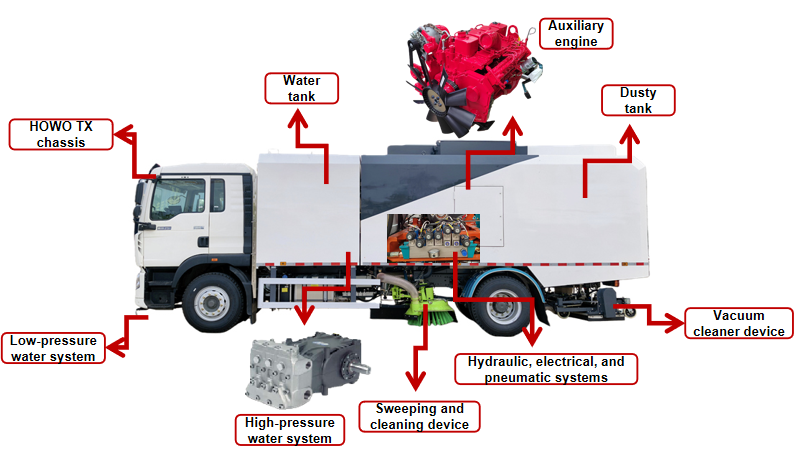

⇒ Övergripande fordonslayoutdiagram:

Layoutdiagrammet för HOWO-sopbilen visar att överbyggnaden består av en karosserienhet, chassiplattform, sop- och tvättanordning, dammuppsamlingsanordning, kraftsystem, högtrycksvattensystem, lågtrycksvattensystem, sprinklersystem, hydraulsystem, elsystem och luftsystem. Arbetsanordningen använder ett centralt placerat arrangemang av två sopskivor, ett centralt placerat brett sugmunstycke och en V-formad sprutstång.

1. Tankaggregatets layout optimerar:

● Renvattentankarna är separat placerade framför elsystemet, vilket minskar påverkan av elsystemets buller och elektromagnetisk strålning på hytten.

● En annan del av renvattentanken är integrerad i soptunna, vilket förbättrar utrymmesutnyttjandet och ökar soptunnevolymen till 6 m³ och vattentankens volym till 5 m³.

● Högtrycksmunstycken med hög flödeshastighet är installerade inuti soptunna för snabb sköljning och självrengöring.

● Både renvattentanken och soptunna är tillverkade av rostfritt stål, vilket erbjuder utmärkt korrosionsbeständighet och förlänger livslängden på strukturella komponenter.

● Den triangulära böjda designen och den vikta kanten upptill undviker skarpa vinklar, vilket resulterar i ett nytt och sofistikerat helhetsintryck.

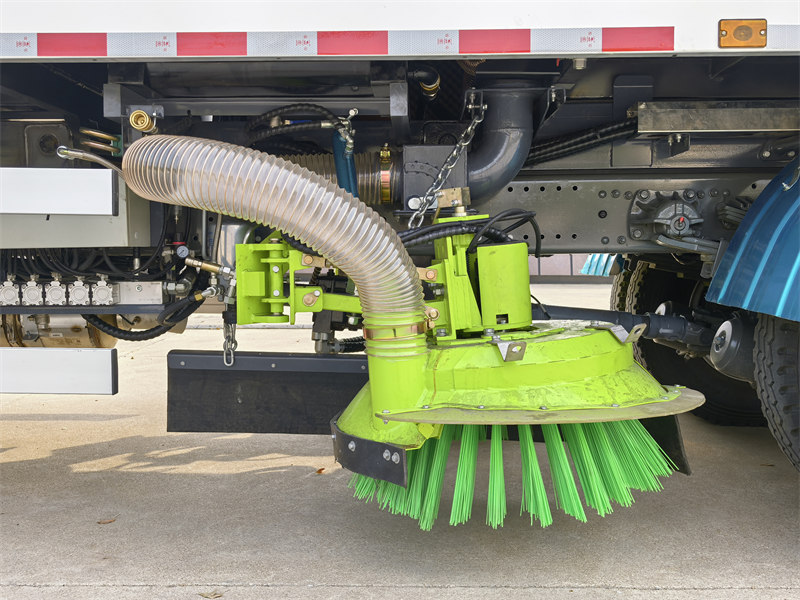

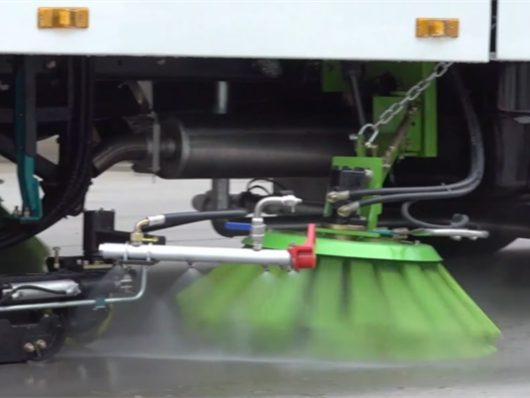

2. Adaptiv sopmaskin:

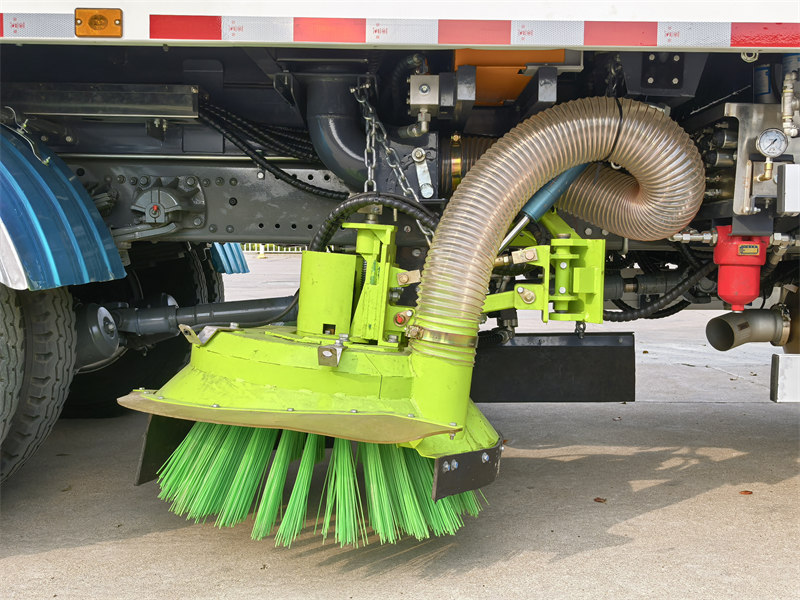

● Kollisionsundvikande design: De vänstra och högra sopskivorna och sprutbalkstrukturen har automatiskt skydd mot hinder och återställningsfunktioner, vilket möjliggör automatisk undvikande av kraftiga hinder.

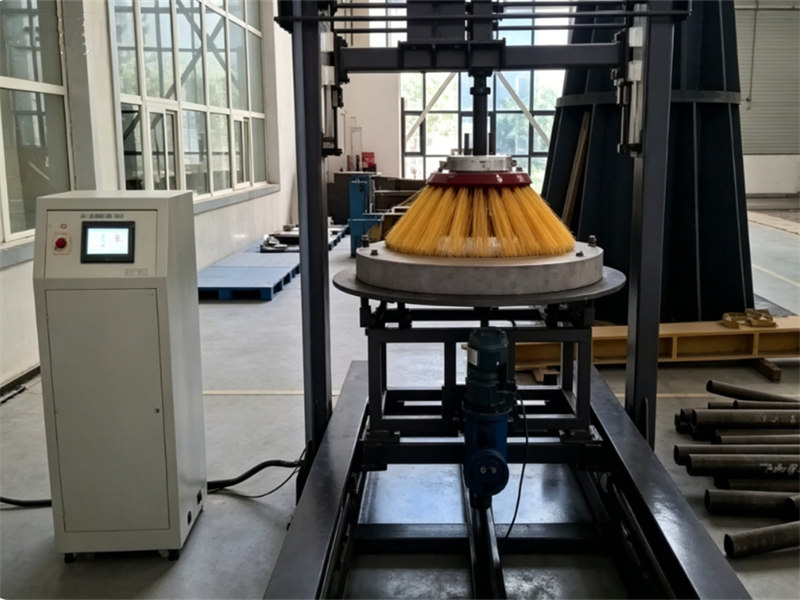

● Högt slitstarka borstar: Genom att justera proportionerna av polypropen, polyetenråmaterial, oorganiska fyllmedel och deras tillsatser designades och utvecklades en borstformel med utmärkt friktions- och slitstyrka.

Samtidigt genomfördes prestandatester på varje experimentell formula. De nylonbaserade borsthåren visade en ökning av livslängden med 100 %, vilket minskade användarkostnaderna med 50 %.

3. Högeffektiv dammuppsamlingsanordning:

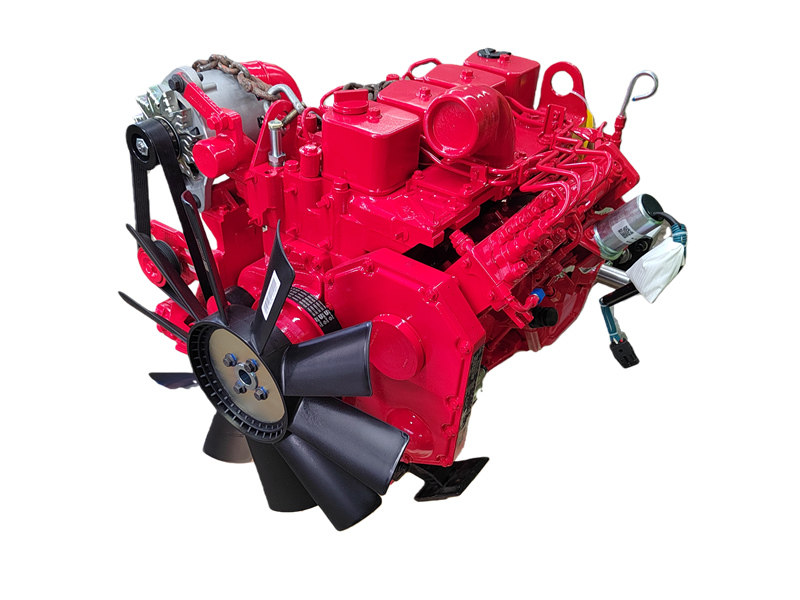

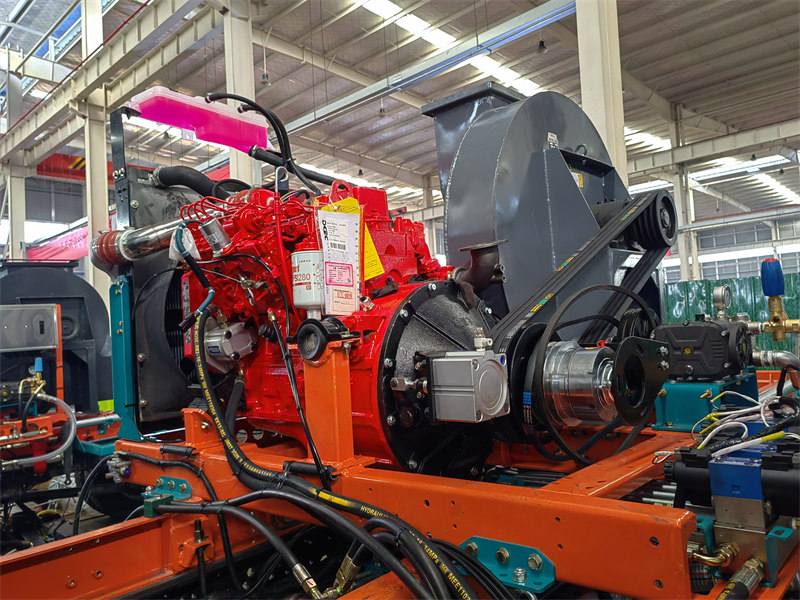

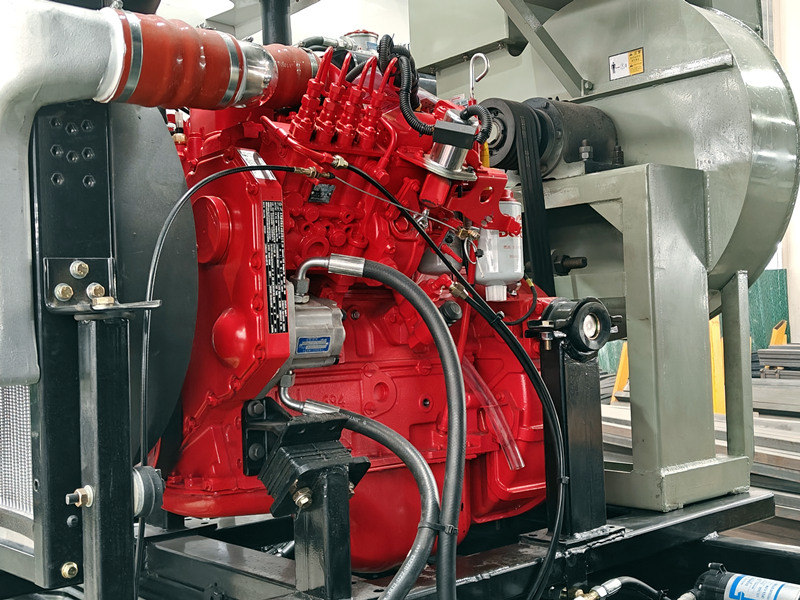

● Kärnkraftkälla, hjälpmotor:

Luftkanalsystemet är grunden för sopmaskinens pneumatiska transportsystem. Det består av tre huvuddelar: sugmunstycket, höljets kanal och fläkten, vilka bestämmer skräpets sugkraft.

● Högeffektiv sugkopp:

♦ Dammuppsamlingsanordningen är placerad framför fordonets bakaxel och använder ett flytande sugmunstycke + dubbel luftkanalstruktur.

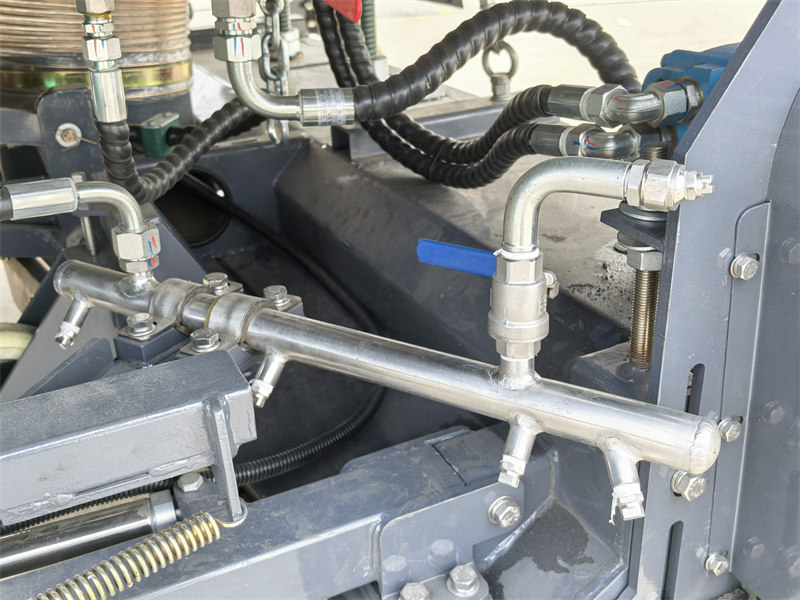

♦ Den har en bred sugbredd och integrerar en högtrycksvattensprutstång internt, med vänster och höger vattensprutstänger på båda sidor.

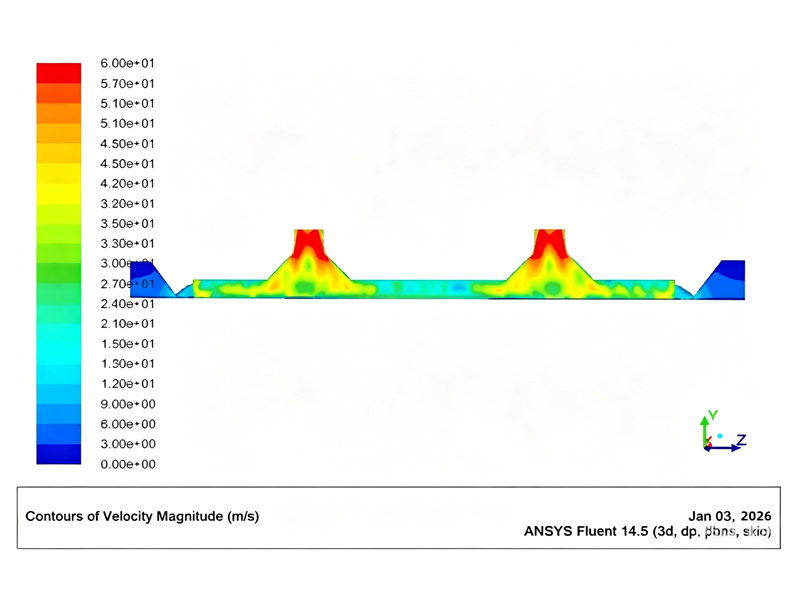

♦ Genom optimerat luftflöde och struktur i sugmunstycket förbättras sugkapaciteten, vilket resulterar i stark sugkraft och en rengöringseffektivitet på 98 %.

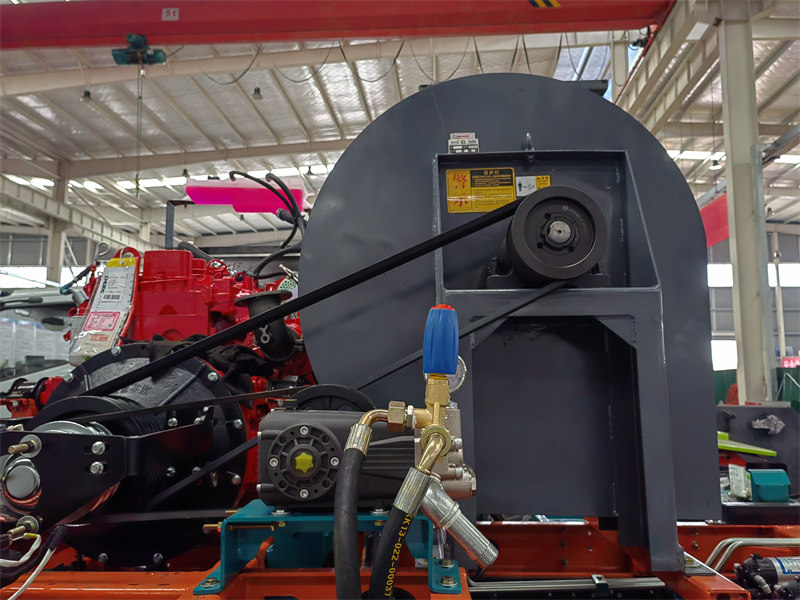

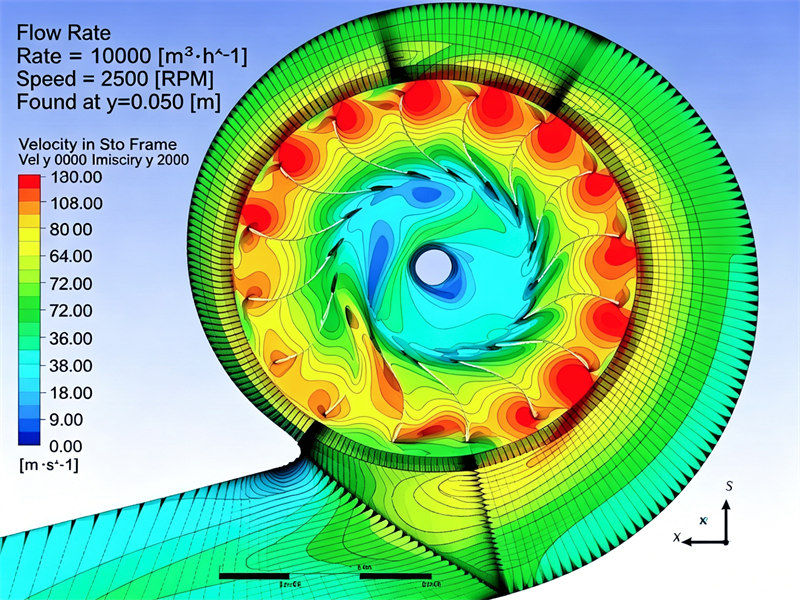

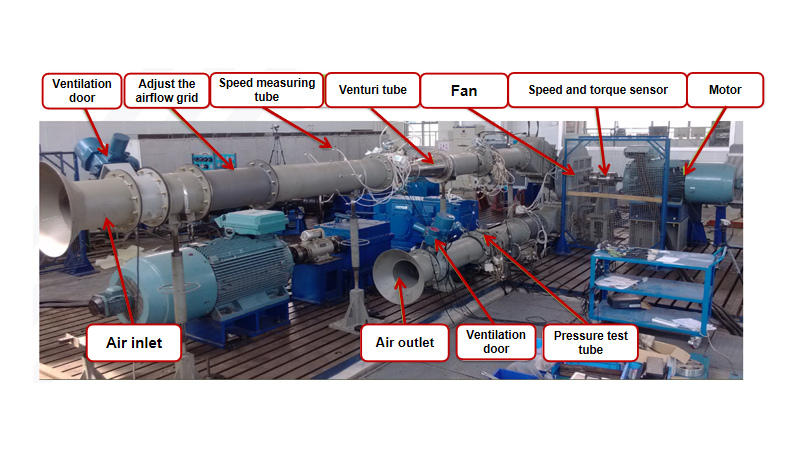

● Centrifugalfläkt:

♦ Med hjälp av en egenutvecklad högtrycksfläkt når det maximala luftflödet 12 000 m³/h.

♦ Fläkten har högt totaltryck och hög verkningsgrad, vilket ökar den mekaniska verkningsgraden med över 15 % och lufttrycket med 25 %.

♦ Bladen är tillverkade av specialstål, och deras unika bladform gör dem extremt motståndskraftiga mot slitage.

4. Säkert och pålitligt högtrycksvattensystem:

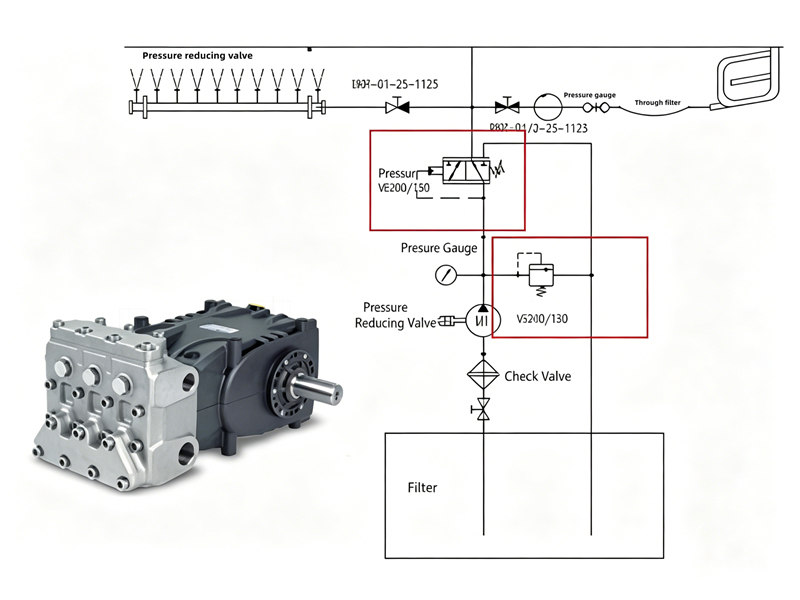

● Högtrycksvattensystemet har dubbelt övertrycksskydd:

♦ Den första skyddsnivån uppnås med en avlastningsventil, inställd på 5 MPa.

♦ Den andra skyddsnivån uppnås genom en överströmningsventil, inställd på 7 MPa.

När den handhållna sprutpistolen plötsligt växlar från sprutning till stängt läge ökar systemtrycket plötsligt. Avlastningsventilen kanske inte hinner reagera, varvid säkerhetsventilen öppnas omedelbart, vilket säkerställer säkrare och mer tillförlitlig drift av vattenpumpen och andra vattensystemkomponenter.

● Pneumatisk rörrengöringsfunktion:

♦ Högtrycksvattensystemet är utrustat med ett snabbkopplingsgränssnitt för frysskyddsvattenblåsare för att förhindra att vattensystemets komponenter fryser vid låga vintertemperaturer.

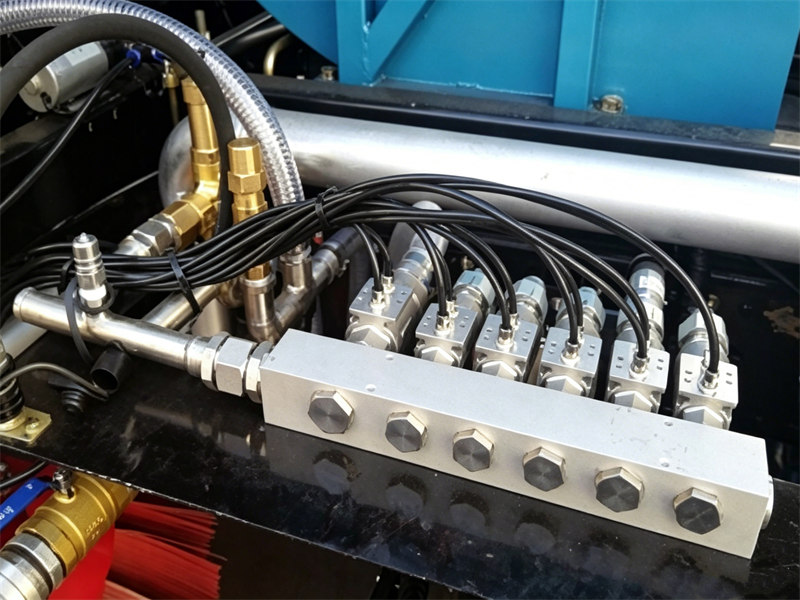

♦ Högtrycksvattenfördelningsventilen använder en pneumatisk integrerad vattenventilenhet, som är lätt att underhålla och mycket tillförlitlig.

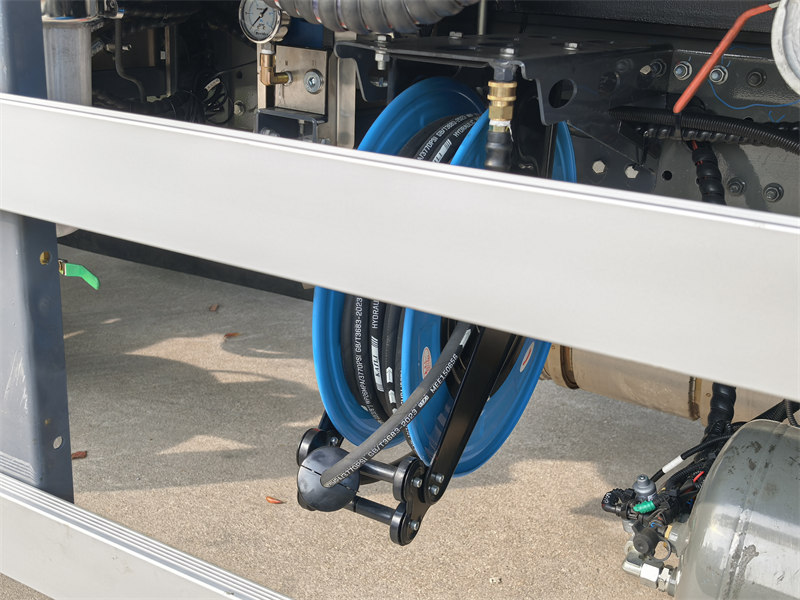

♦ Utrustad med en automatisk slangvinda och högtrycksspruta kan den utföra riktad rengöring och fordonsunderhåll.

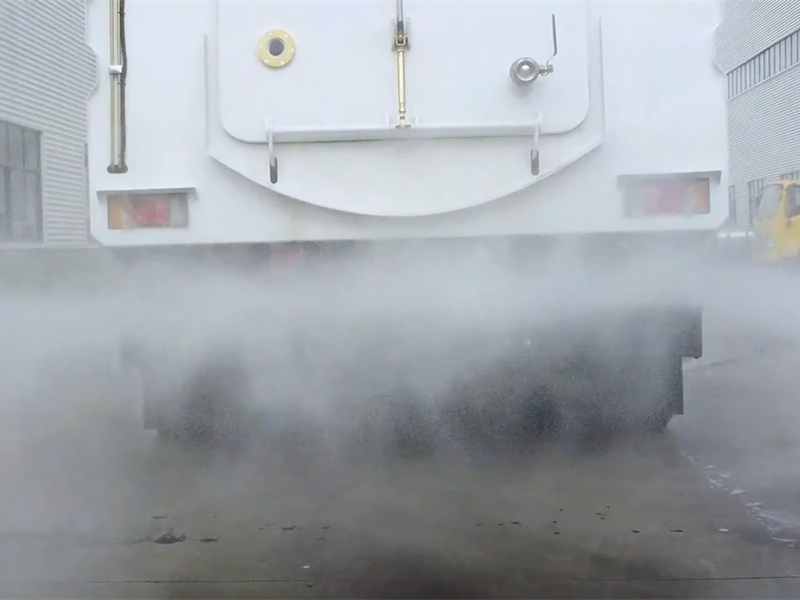

♦ Ett bakre sprutsystem är installerat baktill på fordonet för dammdämpning.
