Tillförlitliga lastbilsmonterade kranar: Komponenter och precisionsarbete

Många köpare av lastbilsmonterade kranar jämför bara tonnage och pris, men de förbiser ofta en kritisk faktor. En kran lyfter tunga laster tusentals kilo; varje lyft-, teleskop- och svängoperation sätter den övergripande precisionen och tillverkningshantverket på prov.

Om strukturella komponenter drabbas av bearbetningsavvikelser, svetsstyrkan är otillräcklig eller om hydrauliska kopplingar varierar kraftigt i kvalitet, kan mindre problem som jibbens teleskopiska blockering och lastdrift uppstå. Ännu värre är att strukturell deformation och sprickbildning i komponenterna kan uppstå, vilket skapar allvarliga säkerhetsrisker.

En pålitlig kran är aldrig en enkel montering av stålplåtar och reservdelar. Den byggs genom rigorösa standarder i hela produktionskedjan: plåtskärning, bockning och bearbetning, robotsvetsning, val av hydraulsystem och ytbeläggning.

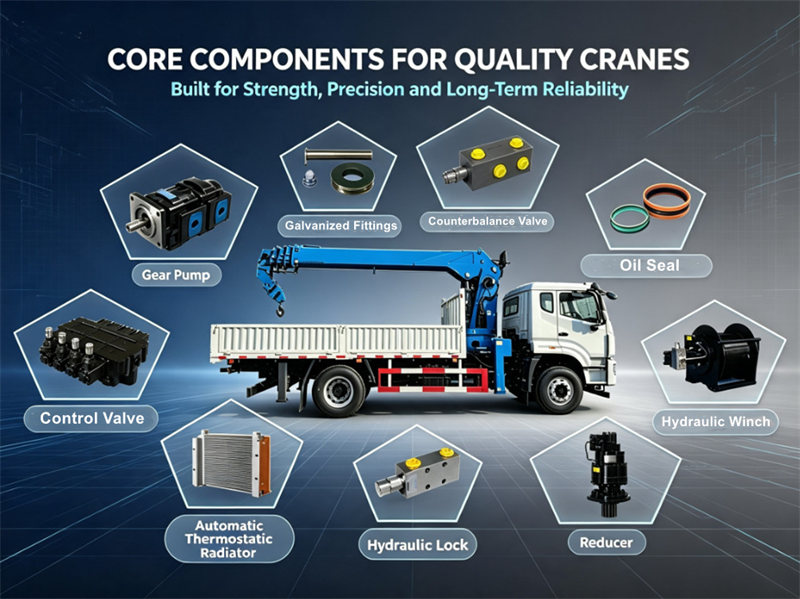

⚙ Inköp av kärnkrankomponenter:

▣ Kugghjulspump:

Vi använder hydrauliska kugghjulspumpar från välkända kinesiska varumärken. Denna dubbelgjutjärnskugghjulspump har sidoplåtskonstruktion, egenutvecklad flytande axialspelkompensation och radialbalanseringsteknik, plus DU självsmörjande bussningar. Den ger hög volymetrisk verkningsgrad, högt arbetstryck, stark vibrationstålighet, utmärkt högtemperaturtolerans och förlängd livslängd.

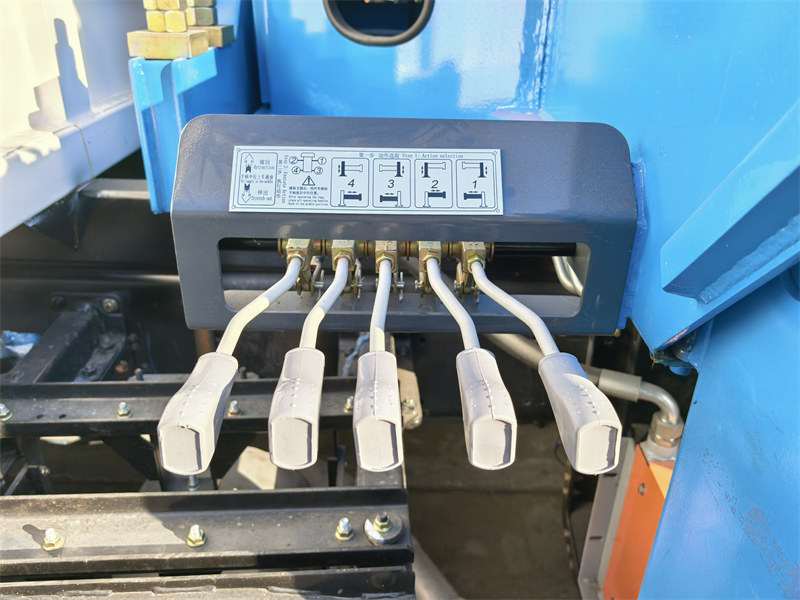

▣ Styrventil:

Levereras av en välrenommerad kinesisk tillverkare som specialiserar sig på rörelsekontroller, drivkontroller, hydrauliska komponenter och forskning och tillämpningar av metallmaterial. Den säkerställer exakt rörelsekontroll och stabil, pålitlig kranprestanda under långvarig drift, och justerar dynamiskt utgången efter lastkrav.

▣ Hydrauliskt lås:

Levereras från en av Kinas ledande tillverkare av hydrauliska komponenter och maskiner. Som en central strategisk leverantör för stora inhemska företag, inklusive XCMG och Lovol, har leverantören erhållit ISO9001-, ISO14001-, OHSAS18001- och EU CE-certifieringar, vilket tillhandahåller kompletta hydrauliska kraftsystemlösningar.

▣ Hydraulisk vinsch:

1.Trumman har en svetsad konstruktion, vilket ger hög hållfasthet och flexibel anpassningsbarhet till olika kundkrav.

2.Bromsfjädrarna använder importerade tyska skivfjädrar med avancerade tillverkningsprocesser.

3. Värmebehandlingen använder sig av austempering (bainitkylning) för enhetlig mikrostruktur och konsekvent prestanda. Fjädrarna har hög hållfasthet, god seghet och enastående sprickmotstånd; den inre bainitstrukturen ger längre livslängd. Precisionsutrustning för avbländning säkerställer överlägsen dimensionsnoggrannhet och produktkvalitet.

4. Kugghjulen är tillverkade av 20CrMnTi-stål som behandlats med karbonitreringshärdning för hög hållfasthet och god seghet. Tätningar för hydrauliska bromsar levereras av Hansheng, vilket säkerställer pålitlig prestanda och lång livslängd. Den är utrustad med NGB planetväxel med jämn lastfördelning och hög lastkapacitet.

▣ Galvaniserade rördelar:

Kranens hjälpbeslag uppgraderas till galvaniserade delar, vilket avsevärt förbättrar korrosions- och rostbeständigheten och förlänger komponenternas livslängd. Galvaniserade ytor har en enhetlig, blank och ren yta utan rostfläckar eller droppfläckar, vilket förbättrar kranens övergripande utseende.

▣ Importerade oljetätningar:

Cylindrarna använder avancerad tätningsteknik och högpresterande Hallite-oljetätningar importerade från Storbritannien, vilket ger utmärkt tätningseffekt, stabil drift och lång livslängd.

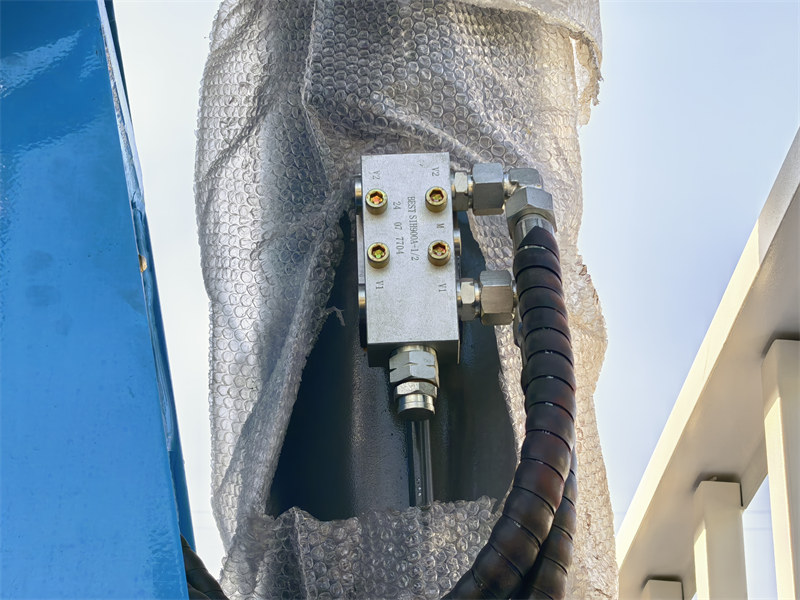

▣ Motviktsventil:

Den uppnår effektiv mikroläckagelåsning vid bomhållning med tung last och lyftning av hängande last. Den förhindrar långsam sjunkning och oavsiktlig bomdrift av huvud- och sekundärbommarna. Bommen lyfts och sänks smidigt utan ryckningar eller skakningar, med låg risk för internt läckage, oljeläckage och oregelbunden rörelsehastighet.

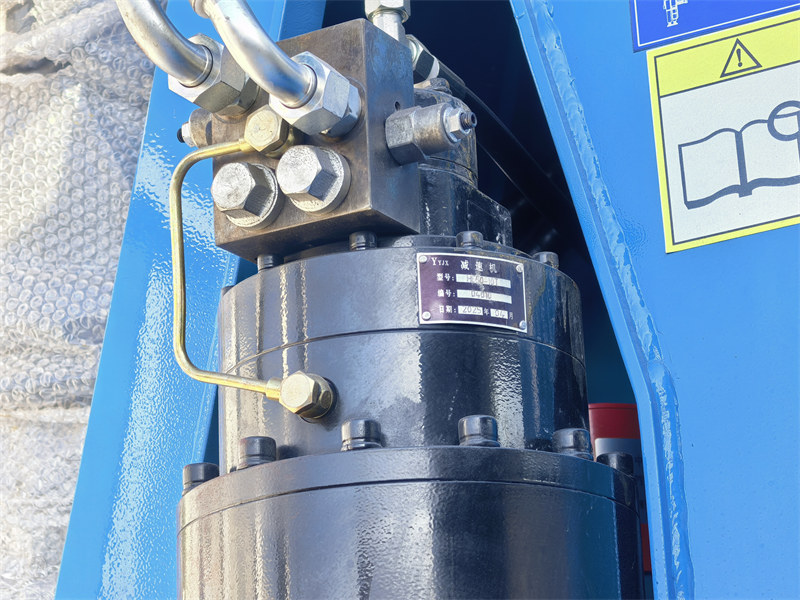

▣ Reducerare:

1. Ringväxelhus och planethjulshållare tillverkas genom precisionssmide för tät mikrostruktur och hög hållfasthet.

2. Bromsfjädrar använder även importerade skivfjädrar.

3. Kugghjulen är tillverkade av 20CrMnTi-stål med karbonitreringsbehandling för hög hållfasthet och god seghet. Hydrauliska bromstätningar är Hansheng-produkter med pålitlig prestanda och lång livslängd.

4. NGB planetreduktion med lika lastdelning tillämpas för att uppnå hög lastbärande kapacitet.

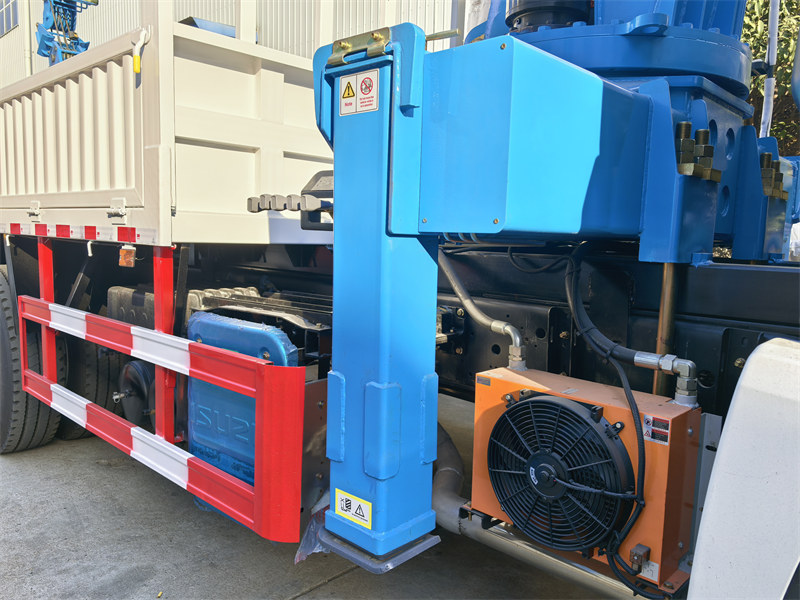

▣ Automatisk termostatisk radiator:

1. Storsektion automatisk termostatisk radiator med automatisk temperaturreglering, vilket eliminerar frekvent manuell omkoppling.

2. Den fenförsedda högeffektiva värmeväxlingsstrukturen säkerställer tillräcklig värmeavledning av hydraulolja och förhindrar termisk oxidation och försämring av hydraulvätskan.

3. Det förlänger oljebytesintervallet, undviker fel som åldrande tätningar, fastklämning av hydraulventiler och slitage på pump/motor orsakat av för hög oljetemperatur, och förbättrar livslängden och driftsäkerheten för hela utrustningen.

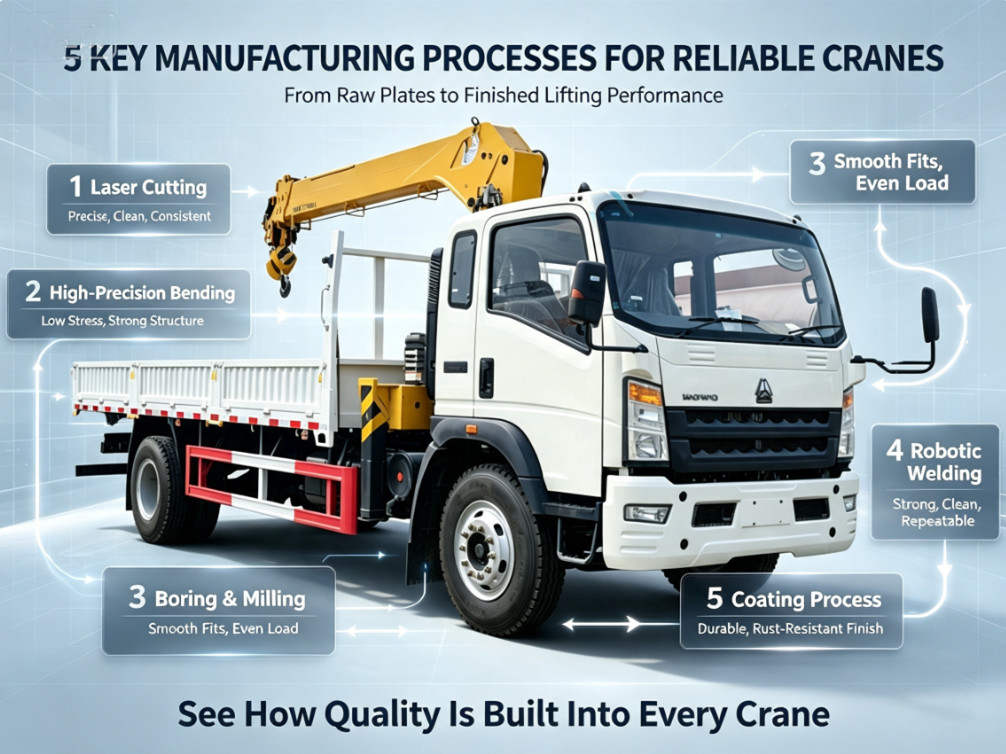

⚙Fem kritiska tillverkningsprocesser för premium lastbilsmonterade kranar:

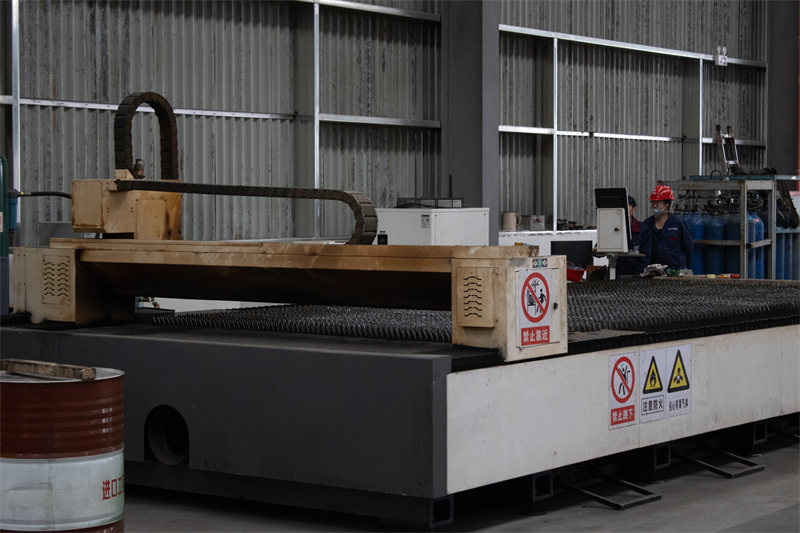

▣ Laserskärning:

♦ Täcker alla tunna och medeltjocka plåtkomponenter för lastbilsmonterade kranar.

♦ En maskin hanterar flera applikationer och eliminerar sekundär bearbetning.

♦ Den bearbetar komplexa specialformer, små runda hål, skarpa hörn, ihåliga mönster och invecklade böjda profiler.

♦ Skärkanterna är vertikala och släta, fria från slagg och grader. Plattorna förblir fria från deformation; tunna plåtar, tunna rostfria stål- och aluminiumpaneler förblir plana utan att deformeras eller vridas efter skärning.

♦ Snittplattornas kanter motstår missfärgning och rost.

♦ Rena laserskurna tvärsnitt minimerar oxidation, vilket underlättar efterföljande målnings-, bocknings- och svetsningsoperationer.

♦ Utmärkt dimensionell konsistens: hundratals eller tusentals massproducerade delar har identiska dimensioner och konturer utan mänskliga fel.

♦ Perfekt anpassad för robotsvetsning och standardiserade monteringslinjer för att skapa ett slutet precisionssystem.

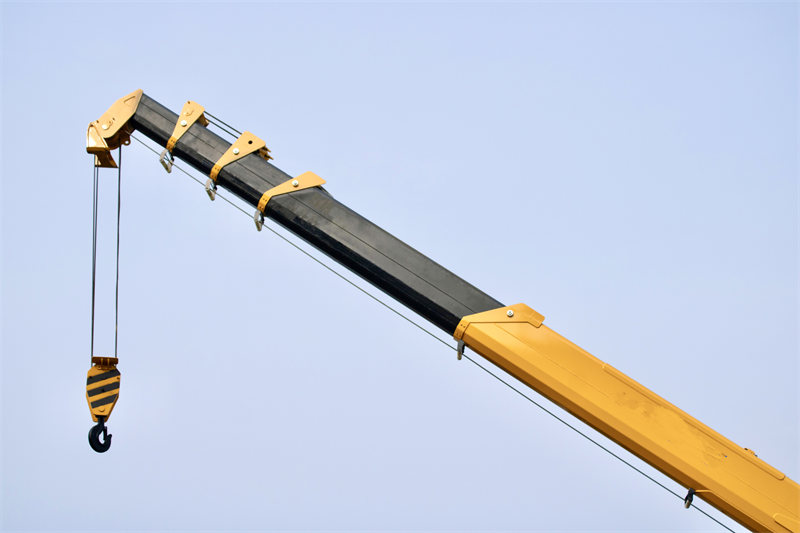

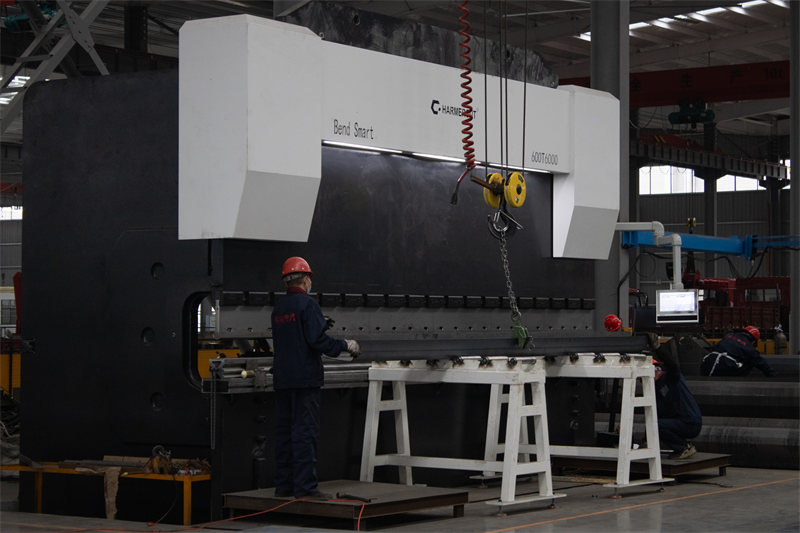

▣ Högprecisionsbockning:

♦ Högprecisionsbockning ger platta paneler med låg kvarvarande spänning, vilket förbättrar den strukturella hållfastheten och förhindrar deformation och sprickbildning i bärande bomkomponenter på lastbilsmonterade kranar.

♦ Bomrörstoleransen kontrolleras inom ±1 mm, vilket resulterar i minimalt spelrum för jämnare teleskopförskjutning och minskat skaknings- eller kärvningsarbete.

♦ Hög noggrannhet hos bomrören möjliggör effektiv minskning av designreserverade toleranser tack vare utrustningsuppgraderingar.

♦ Toleransen för varje bomsektion kan minskas med 4 mm jämfört med vanlig bearbetning, vilket möjliggör mycket jämnare bomförlängning och -indragning.

♦ Tätare passform mellan bomsektionerna skapar starkare sammankopplingskraft under lastlyft. Optimerar koaxialitet, symmetri och planhet; böjda ytor är raka och snygga med högre koncentricitet efter borrning.

♦ Undviker förskjutna pinnaxlar och hål, ojämn spänningsfördelning och för tidig sprickbildning orsakad av avvikelse från referensutgångspunkten.

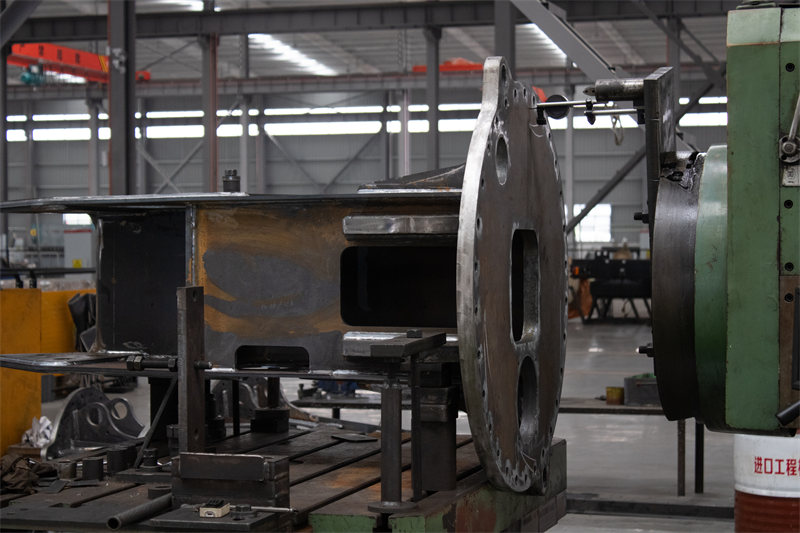

▣ Borrning och fräsning:

Tråkig: Finishar cirkulära hål för att garantera exakt öppning, överlägsen rundhet, exakt koncentricitet och släta hålväggar.

Fräsning: Plattar till och polerar arbetsstyckenas ytor för att säkerställa enastående planhet.

♦ Arbetsytor har minimal höjdavvikelse och hög koncentricitet.

♦ Hålen är noggrant dimensionerade med god rundhet och ingen elliptisk deformation.

♦ Vinkelrätthet mellan hål och yta och hålavstånd kontrolleras strikt för tät och sömlös montering.

♦ Lager, axlar, stiftaxlar och flänsar passar smidigt utan att vingla; rotationen är jämn, fri från excentricitet och onormalt slitage.

♦ Jämn kraftfördelning skapar tät kontakt mellan kontaktytorna, vilket förhindrar lossning och sprickbildning.

♦ Enhetliga dimensioner över alla arbetsstycken underlättar utbytbarhet av reservdelar.

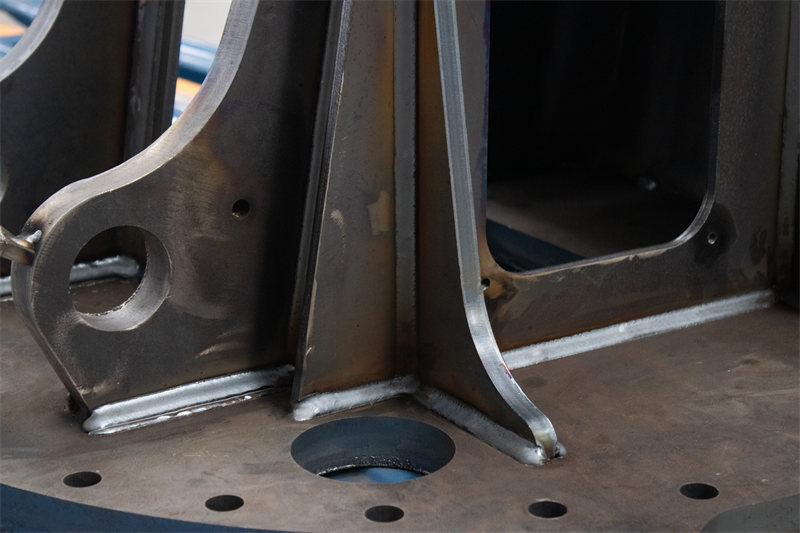

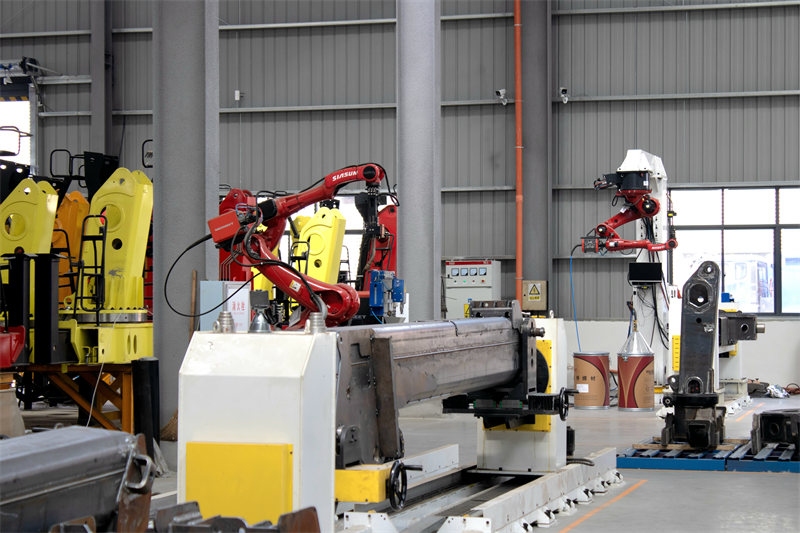

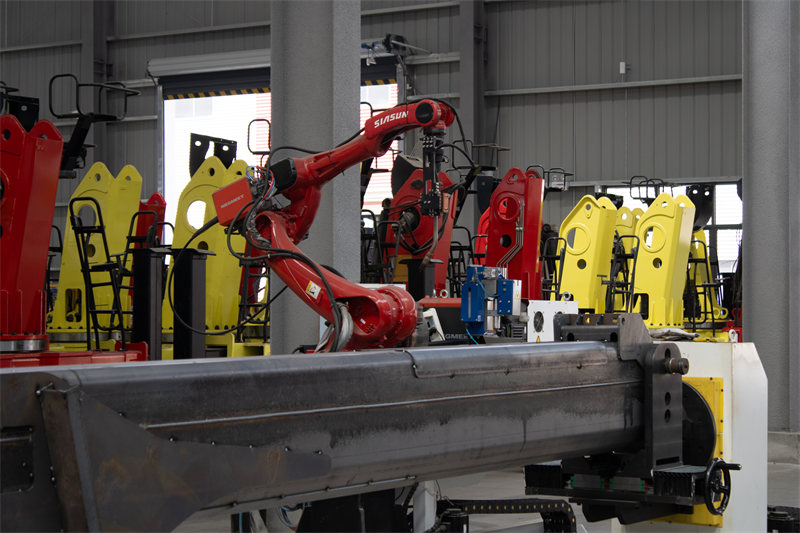

▣ Robotsvetsning:

♦ Jämn, estetisk svetsbildning. Konstant robotrörelse säkerställer jämn svetsbredd och regelbundna svetsvågor.

♦ Ingen överlappning, underskärning eller svetssprut. Omfattande efterslipning och slaggflisning är onödiga för ett rent utseende.

♦ Konsekventa svetspunkter förhindrar skrynkling och deformation. Stabil värmeinmatning skapar jämn uppvärmning, så arbetsstycken sällan deformeras eller kollapsar.

♦ Långa svetsar och cirkulära svetsar uppnår överlägsen finish med kontinuerliga, springfria sömmar och släta fogövergångar.

♦ Jämn skyddsgasbeläggning minskar interna defekter och förbättrar draghållfasthet och utmattningsbeständighet.

♦ Kontrollerbar värmetillförsel och fast svetsrytm ger jämn intern spänningsfördelning och motstår svetssprickbildning under efterföljande böjnings-, last- och vibrationsförhållanden.

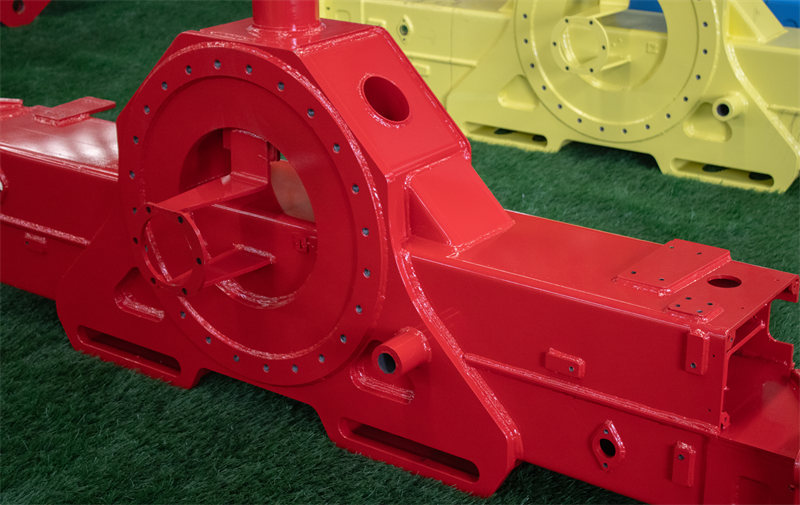

▣ Kranbeläggningsprocess:

♦ Kulblästring

Kulblästring avlägsnar glödskal och föroreningar på arbetsstyckets ytor för att förbättra utseendet. Stålkulblästring skapar en texturerad yta för att förbättra pulverlackeringens vidhäftning. Fördelar: Lindrar effektivt svetsspänningar, minskar risken för utmattningsbrott och förlänger komponenternas livslängd.

♦ Avfettnings- och tvättprocess

Processflöde: Föravfettning → Avfettning → Försköljning → Sköljning → Luftblåsning → Torkning → Forcerad kylning

Avfettning: Avlägsnar fett och oljeföroreningar från arbetsstyckets ytor.

Tvätt: Använder varmt vatten över 40°C för att spola bort allt fett och fläckar från arbetsstyckena.

Efter tvättning appliceras 360° dödvinkelfri luftblåsning, följt av torkning vid 120°C och forcerad kylning för att sänka arbetsstyckets temperatur till cirka 50°C.

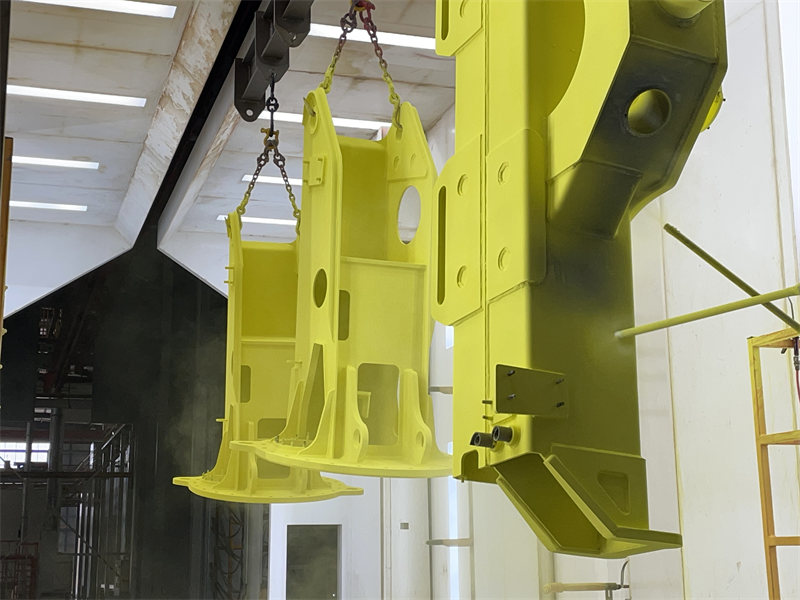

♦ Pulverlackering

Arbetsstyckena transporteras till laserskanningsstationer för konturskanning och överförs sedan till pulverlackeringsboxen. Med hjälp av fleraxlig länkteknik bildar mer än 60 importerade sprutpistoler inuti boxen enhetliga beläggningsskikt på alla arbetsstyckesytor utan blinda fläckar.

♦ Härdning och bakning

Arbetsstyckena transporteras till den slutliga bakningsstationen. Importerad infraröd värmeutrustning (IfraSol) möjliggör jämn uppvärmning från yta till kärna för snabb pulversmältning. Ugnen använder en tvåstegs bakningsprocess: förvärmning vid 120 °C och huvudvärmning vid 240 °C i 15–20 minuter, vilket möjliggör pulversmältning, utjämning och härdning för att uppnå perfekt ytfinish.
