Steg-för-steg-anvisning för användning av HOWO NX asfaltdistributionslastbil

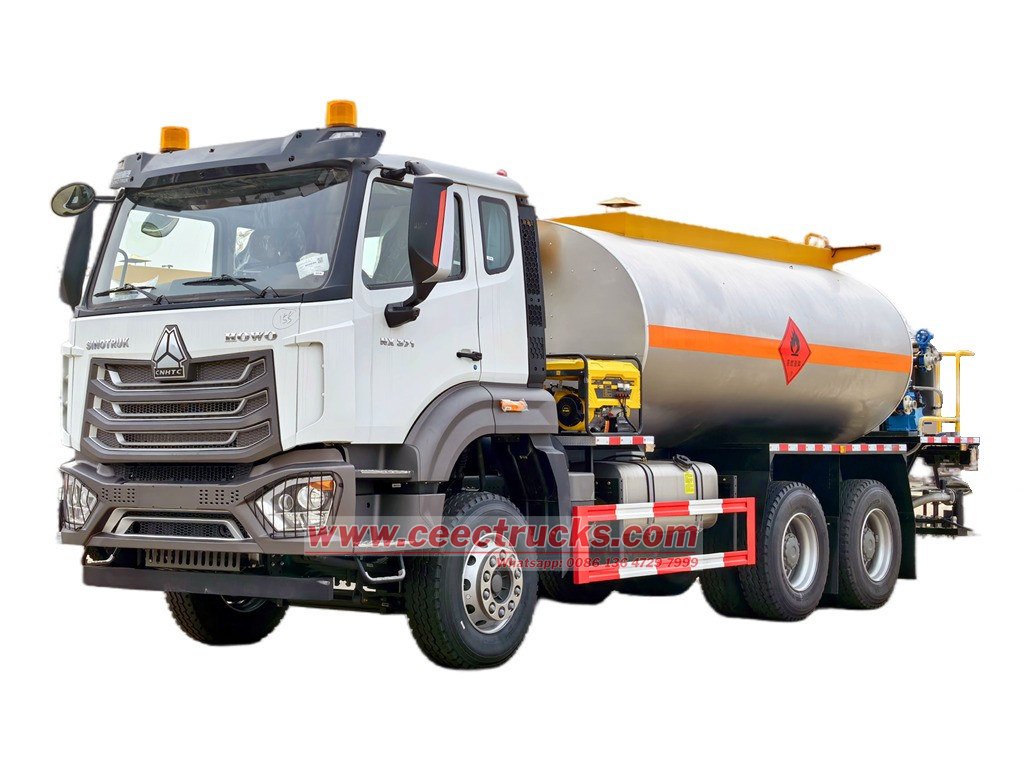

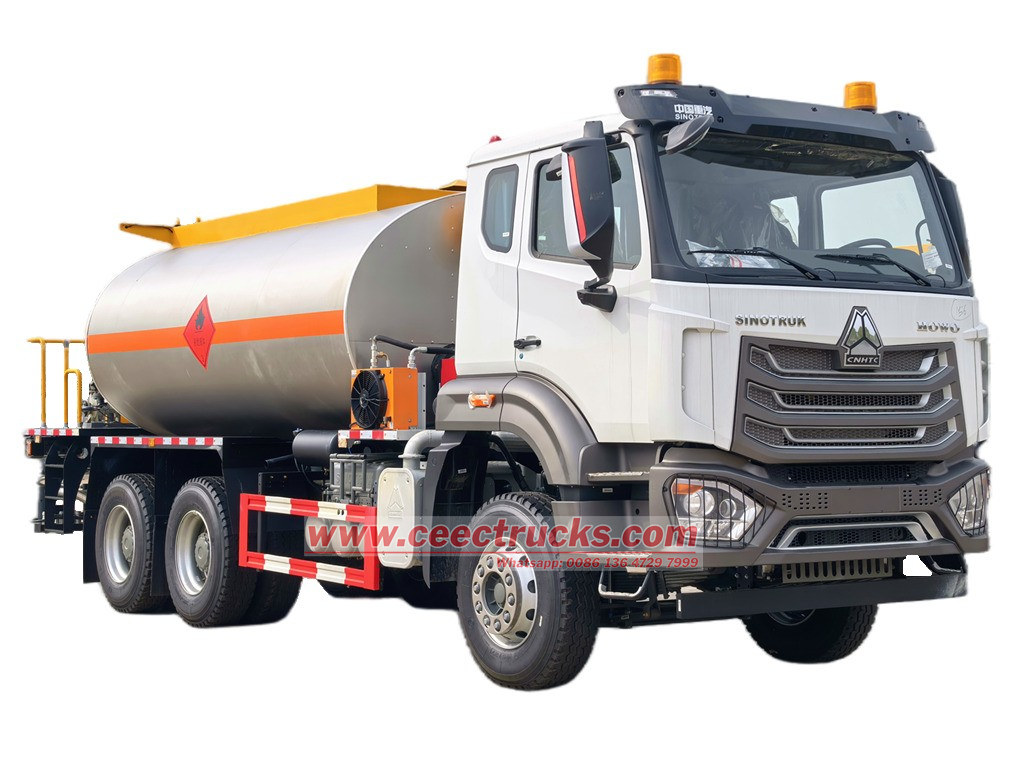

Vad är HOWO NX 15000L intelligent bitumendistributionslastbil?

De Sinotruk HOWO NX 6X4 asfaltfördelare lastbil är designade och exporteras till Afrika Nigeria, som har en hjulbas på 3800+1350 mm, är utrustad med en Sinotruk WD615.47 dieselmotor med 371 hk och 9726cc utsläpp, HW19710-växellåda med 10 framåt och 2 bakåt, mycket lägre bränsleförbrukning och bekväm körning, en 15 kubikmeter asfalttank, RCB38/0.6-80F intelligent asfaltpump, Hebei termisk oljepump, italiensk G20-brännare och Lutian pneumatisk motor. Den kan lasta modifierad asfalt, varmblandad asfalt, emulgerad asfalt och andra asfaltmedia. Hela HOWO NX 6x4 intelligent bitumendistributionsfordon integrerar hög effektivitet, intelligens och hållbarhet, vilket gör den lämplig för olika vägbyggnadsscenarier och ett idealiskt val för asfaltsprutning i vägbyggnadsprojekt.

Namn	HOWO NX Bitumendistributör
Motor	WEICHAI WD615.47 dieselmotor, 371 hk och 9726 cc
Överföring	HW19710 manuell växellåda
Hjulbas	3800+1350mm
Trötta	12,00R20
Stuga	HOWO NX
Körmodell	Vänsterstyrd / Högerstyrd
Målning	Anpassad målning och logotyp



Överkropp	Bitumentankvagnssats
Kapacitet	15000 liter
Material	Höghållfast kolstål
Bitumenpump	RCB38/0.6-80F, intelligent typ, Flödeshastighet 38 m3/h Tryck 0,6 MPa
Värmesystem	G20 italiensk Riello dieselbrännare Värmeeffekt 140-200 kcal/h Eldningsolja 40-25-160
Kontrollera	PLC-styrenhet i kabinen Bakre integrerad kontrollbox

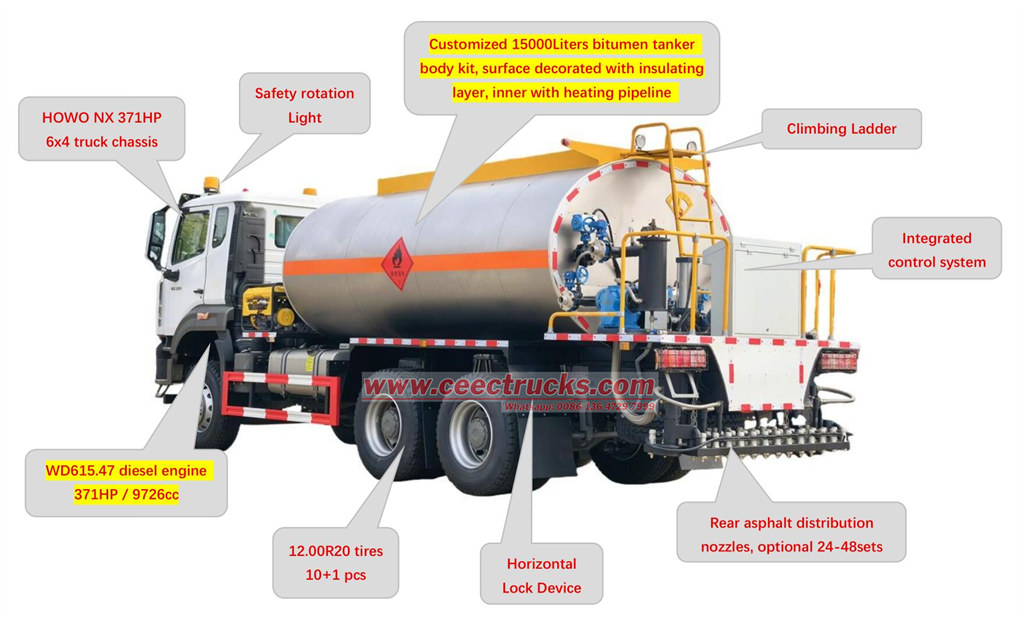

Huvudkomponent för HOWO NX bitumen distributionslastbil?

→ Intelligent integrerad styrenhet baserad på tysk Infineon-chip;

→ Sprutbalk med integrerad vikfog;

→ Fullständig uppvärmning av rörledningen;

→ Funktionsbaserad sprutinitieringsteknik;

→ Intermittent sprutning.

•

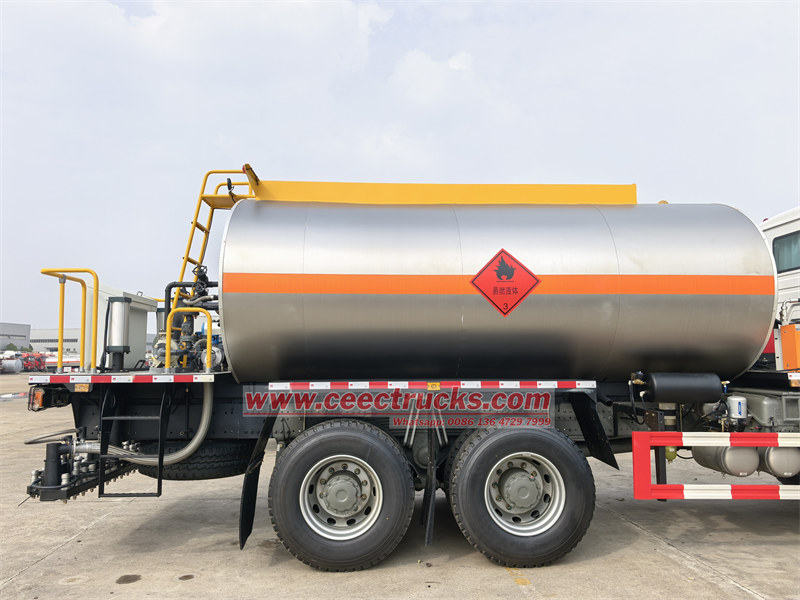

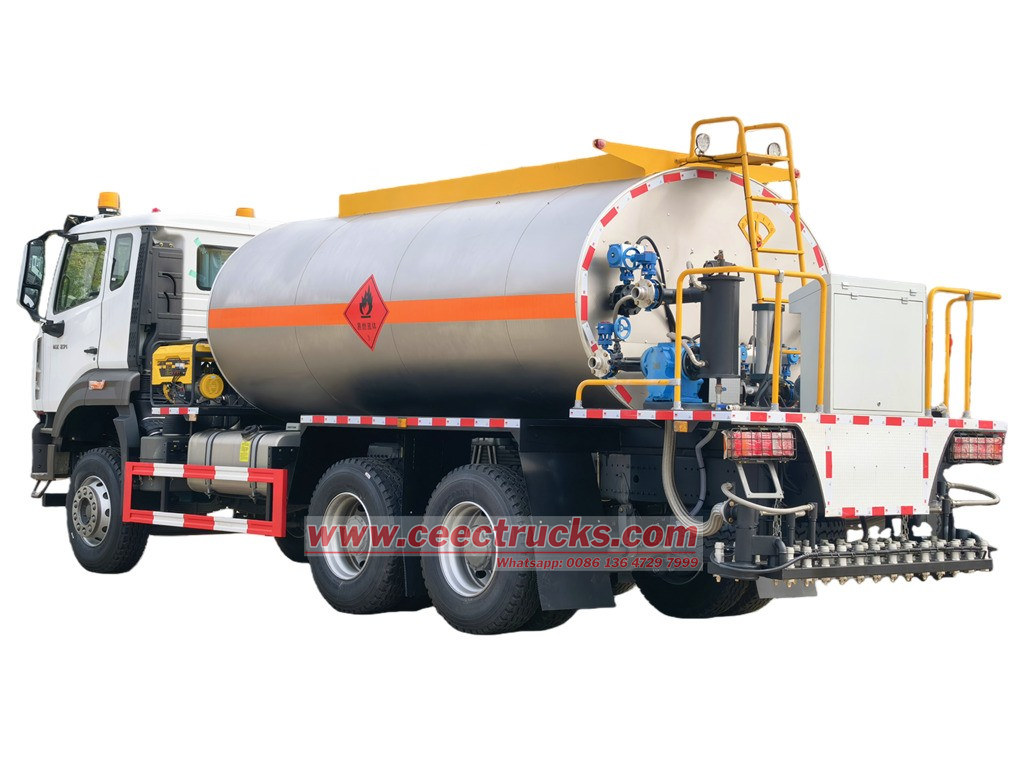

  HOWO asfaltdistributionstankbilsats
•

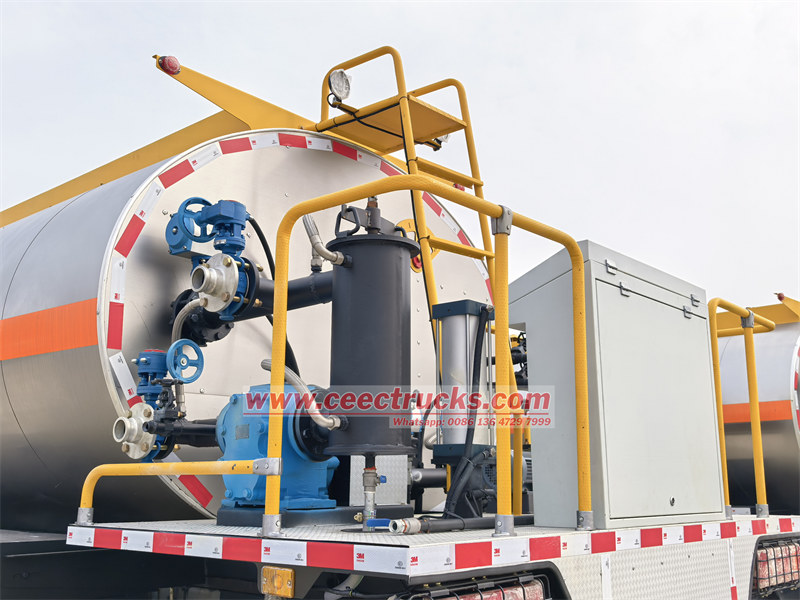

  Bakre plattform med nödvändiga tillbehör
•

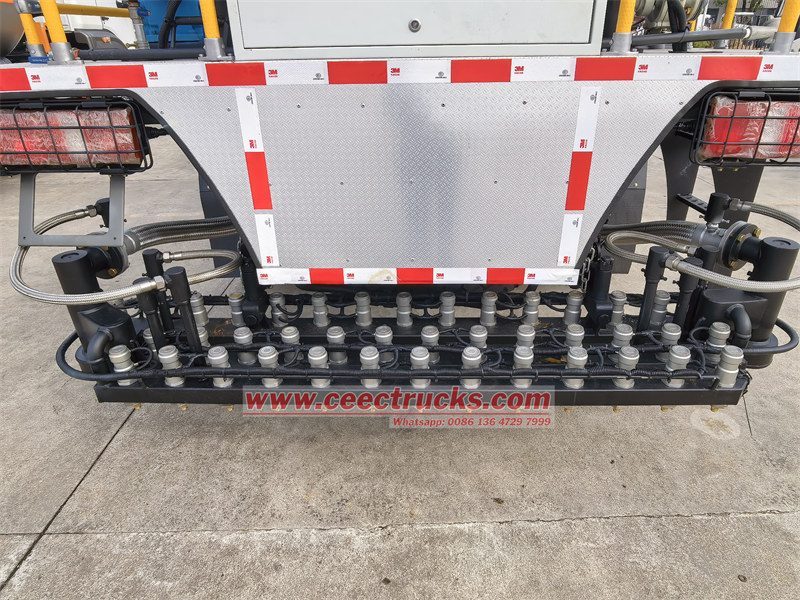

  Bitumenlastbil med bakre sprutmunstycken

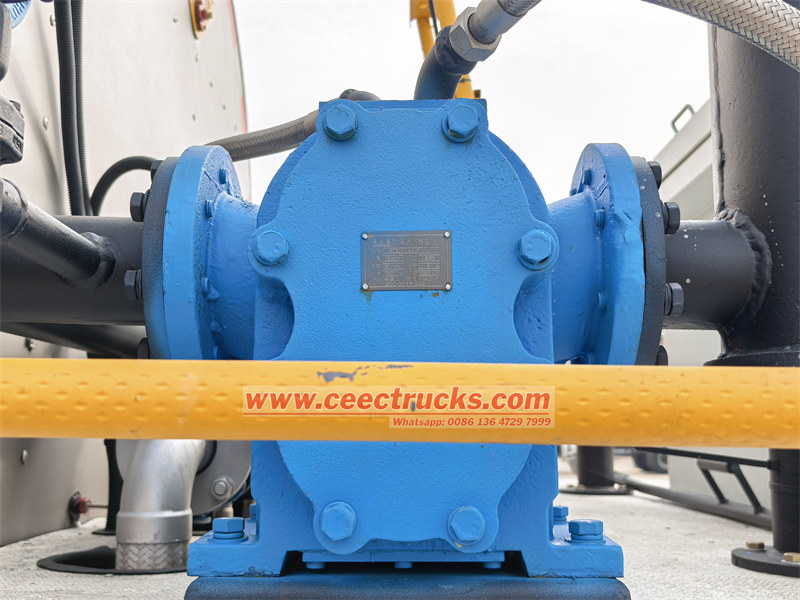

Asfaltpumpaggregat



Modell: RCB38/0.6-80F

Flödeshastighet: 38 m3/h

Tryck: 0,6 MPa

Rotationshastighet: 960 r/min

Sughöjd: 5m

Effekt: 15 kW

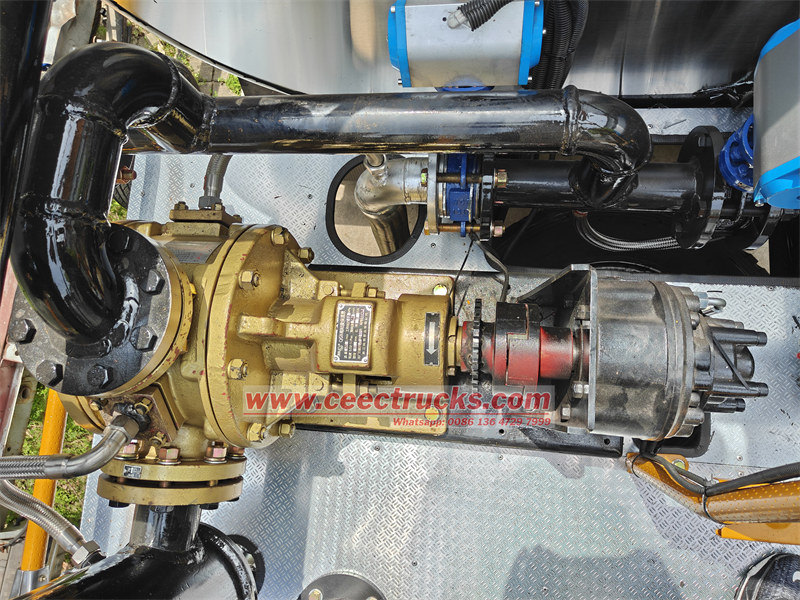

Högviskös isoleringspump



Modell: QGB

Flödeshastighet: 680 l/min

Arbetstryck: 0,8 MPa

Viskositet: 0,02–1,3 Pas

Arbetshastighet: 584 r/min

Rörledningsdiameter: 80 mm

Effekt: 11 kW



•

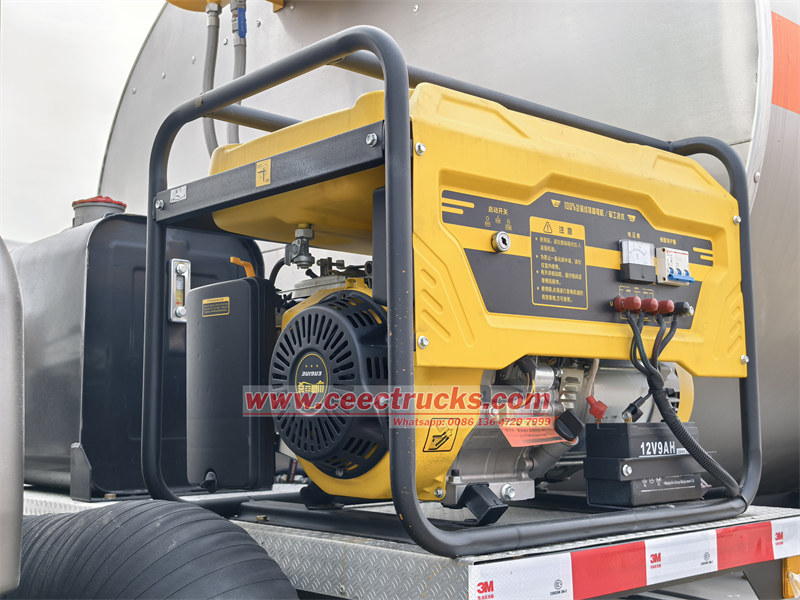

  Generatoraggregat
•

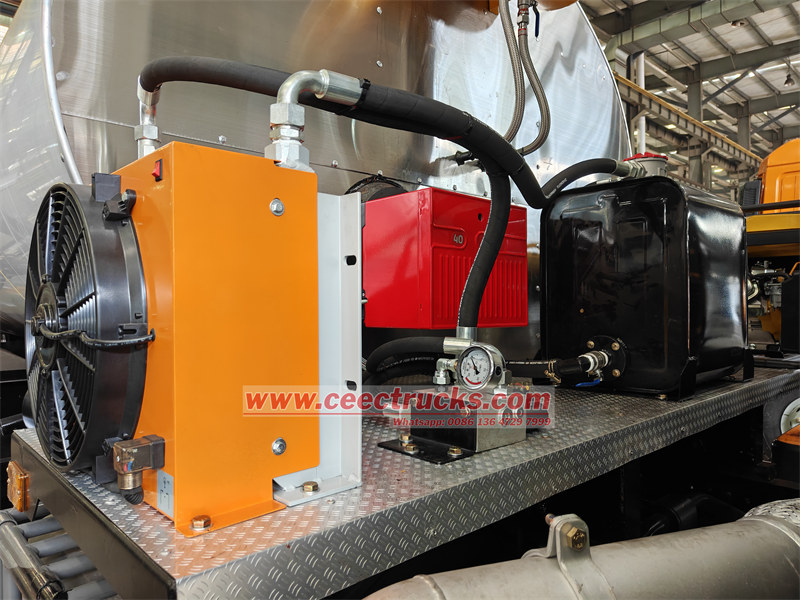

  G20 italiensk Riello dieselbrännare
•

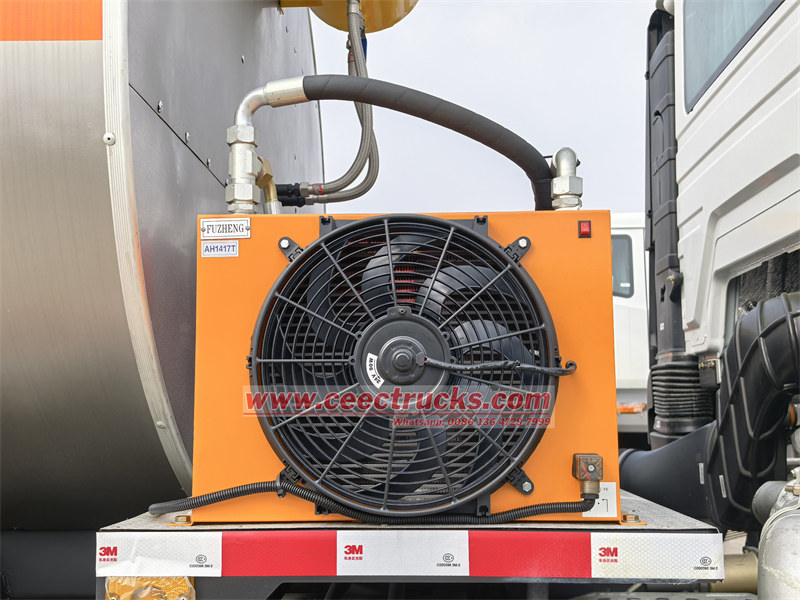

  Kylaraggregat





Asfalttankbilen är konstruerad och byggd baserat på HOWO 6x4 NX lastbilschassi, som består av innertankbil, isoleringsmaterial, hölje, baffel, förbränningskammare, asfaltrör i tanken, värmeaggregat, brännare, oljefilter, volymmätare, intelligent styrenhet. Nedan visas teknisk ritning av bitumendistributionstanksystem och rörledningar:

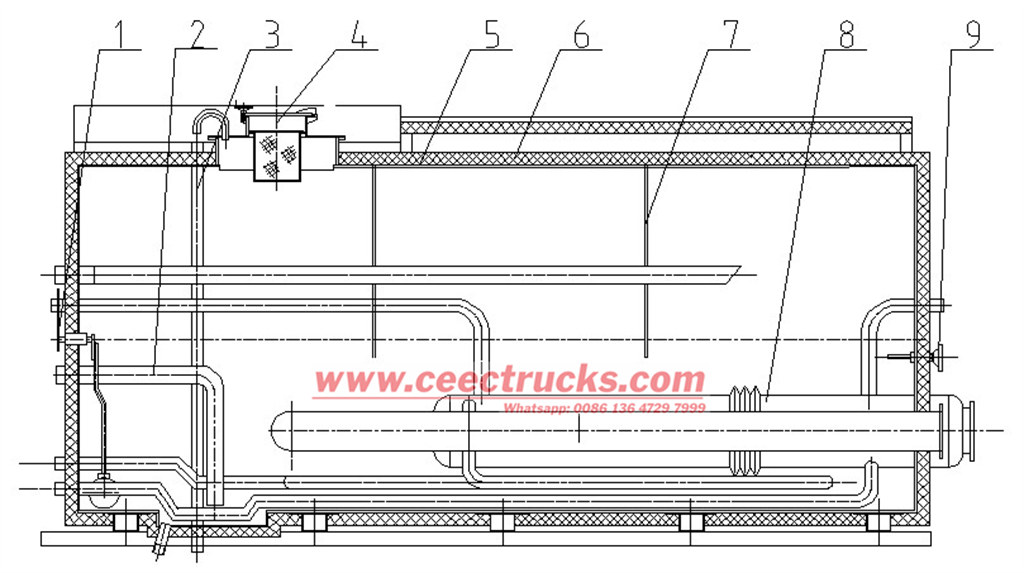

Montering av asfalttankbilar

1 Volymmätare,

2 Oljesugrör,

3 Överloppsrör,

4 Oljefilter,

5 Innertank,

6 Värmeisoleringsmaterial,

7 Baffel,

8 Förbränningskammare,

9 Termometer

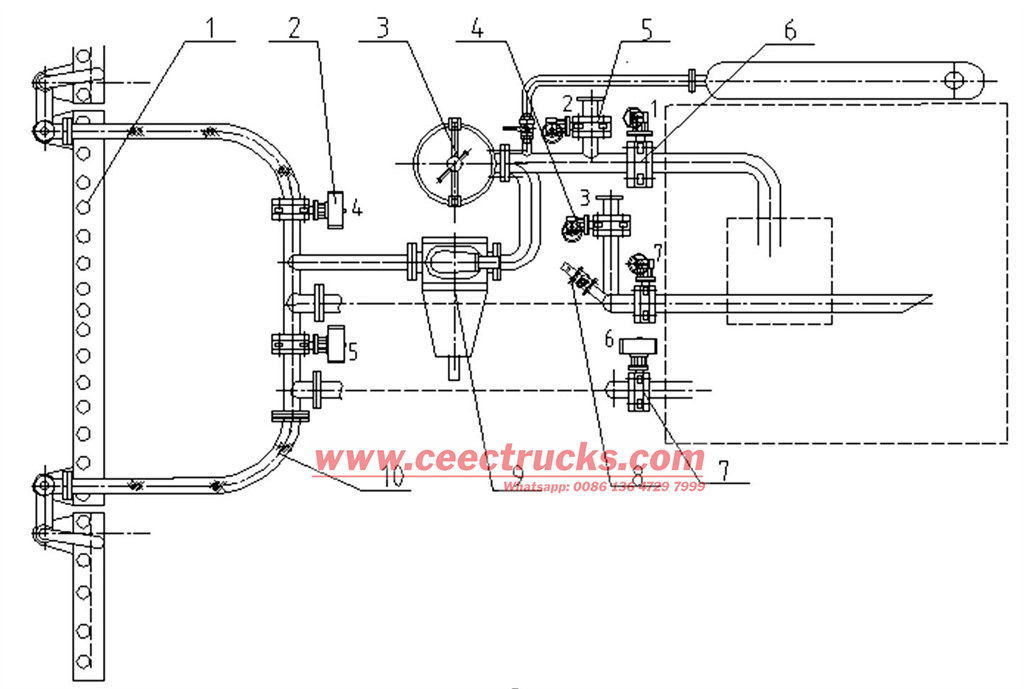

Asfaltpump och rörledningssystem



1 Cylindermunstycke, 2 Oljeutloppsventiler, 3 Filter, 4 Överföringsventil, 5 Självsugande ventil, 6 Oljeinloppsventil, 7 Pneumatisk oljeåterföringsventil, 8 Handhållen sprutstångsventil, 9 Asfaltpump, 10 Slang i rostfritt stål

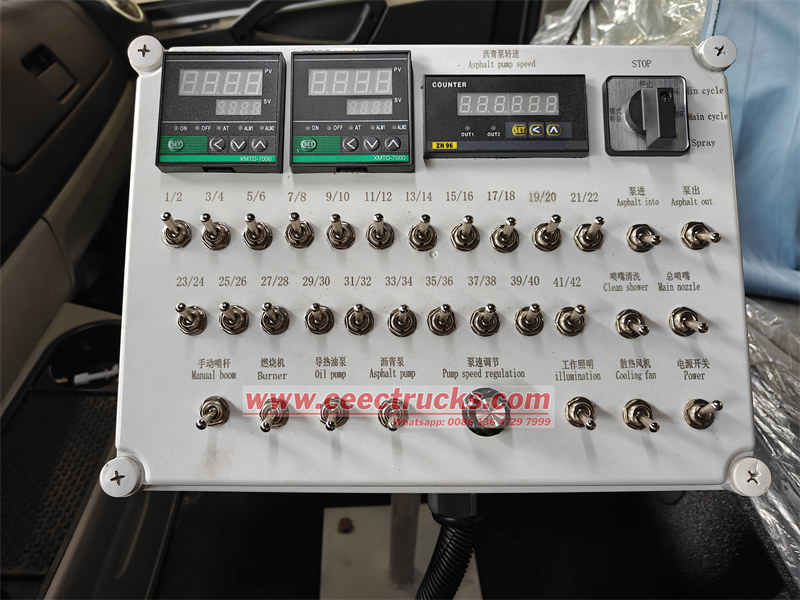

Integrerad kontrollbox i kabinen för separat munstycksmanövrering

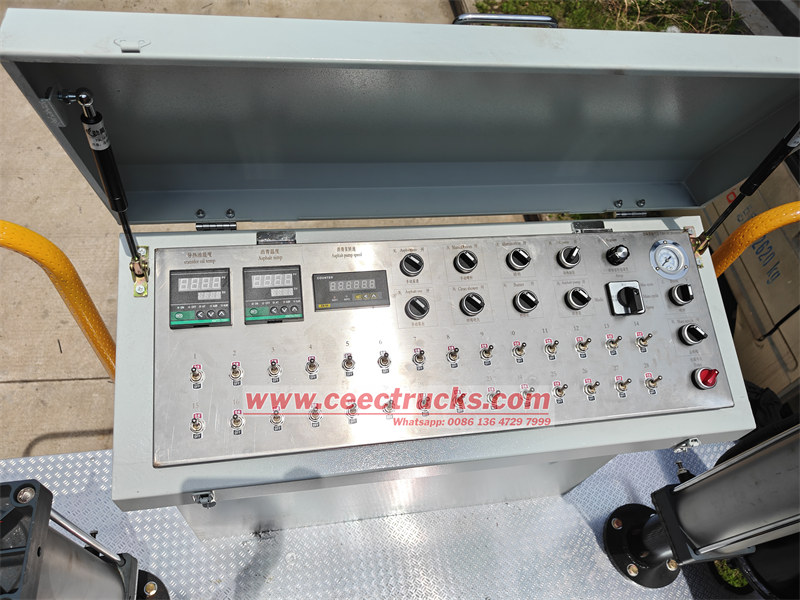

Bakmonterad integrerad kontrollbox på plattformen för säker användning
