Struktur och arbetsprincip för HOWO NX betongblandare

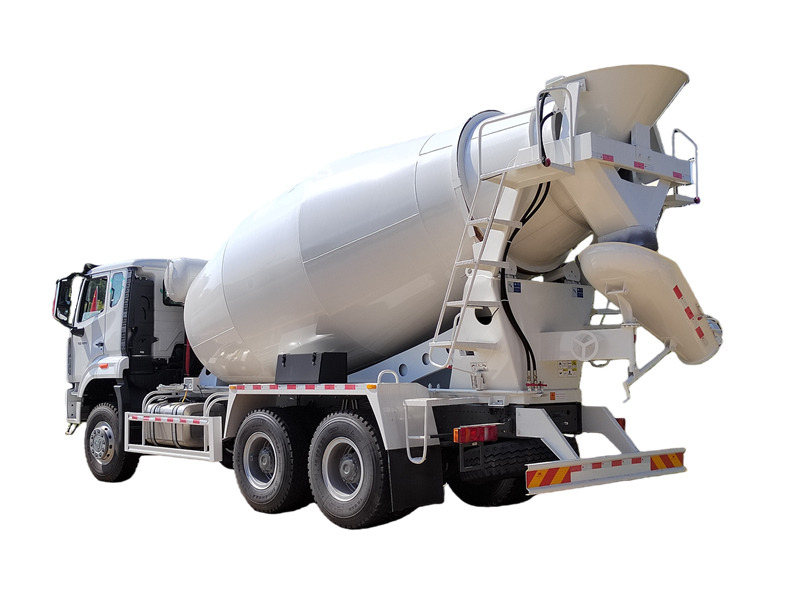

HOWO NX betongblandare är baserad på HOWO NX-chassit och är ett specialfordon konstruerat för betongtransport och blandning inom bygg-, väg-, bro- och andra tekniska projekt. Fordonet består av två huvuddelar: HOWO NX-chassit och överbyggnaden, som kan delas in i åtta system: chassisystem, hydraulsystem, blandningstrumma, utmatningssystem, rengöringssystem, styrsystem, valssystem och påfyllningssystem.

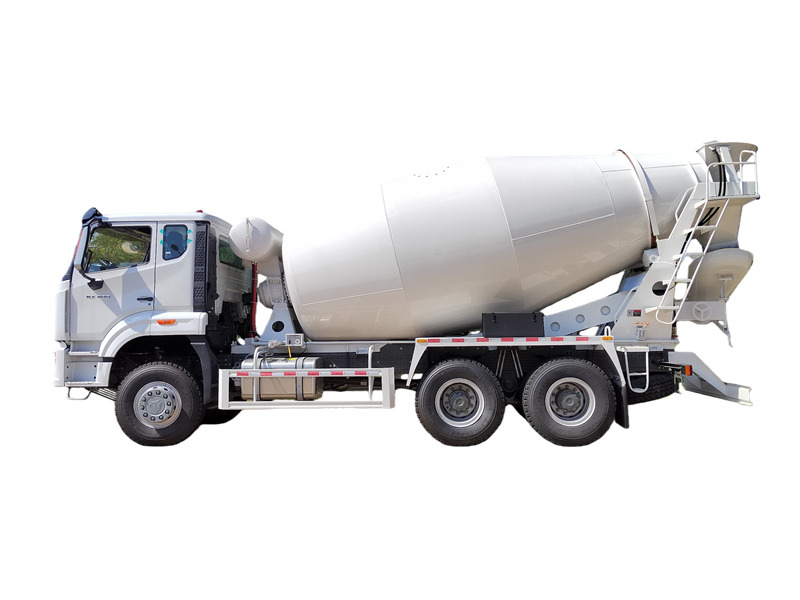

Chassi	HOWO NX 6×4
Motor	WP12.400, 400 hk, dieselmotor
Blandartrummens volym	8CBM
Material	Manganstål Q355
Matningshastighet	≥3 m3/min
Urladdningshastighet	≥2 m3/min
Restutsläppshastighet	≤0,5 %
Vattentankens kapacitet	400 liter

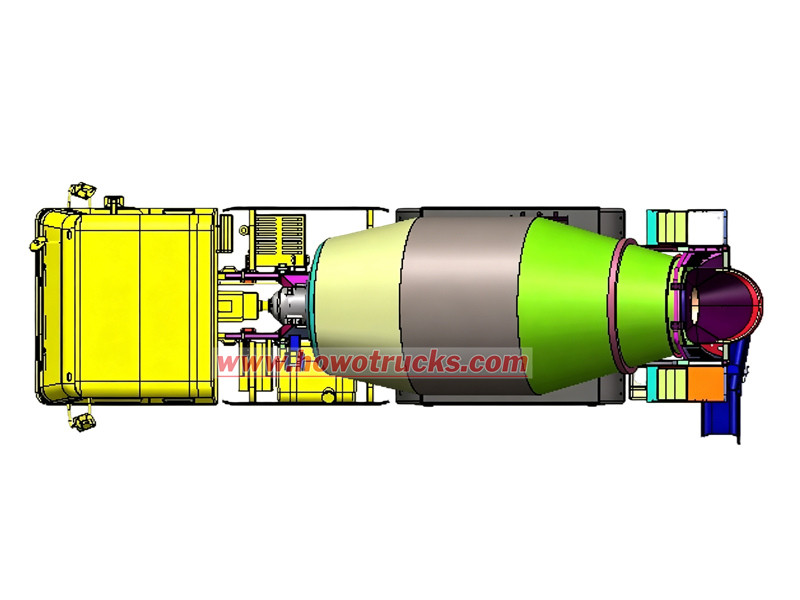

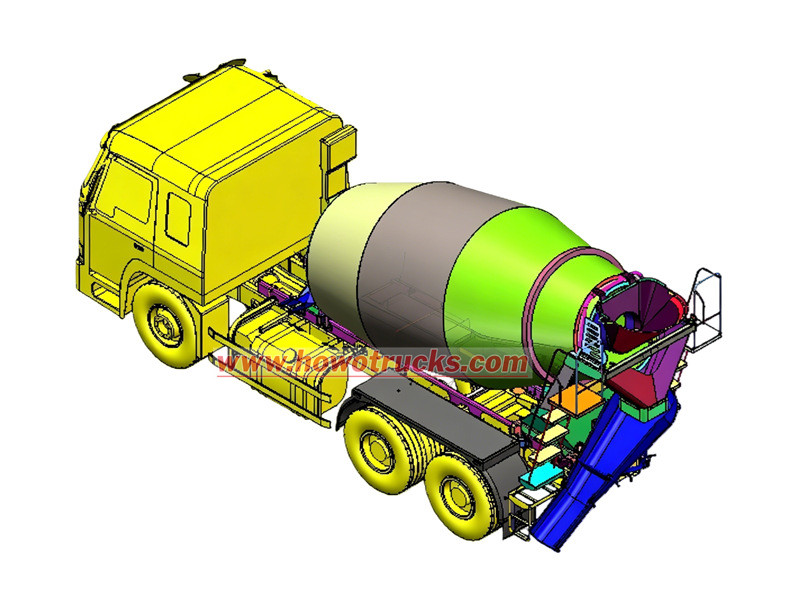

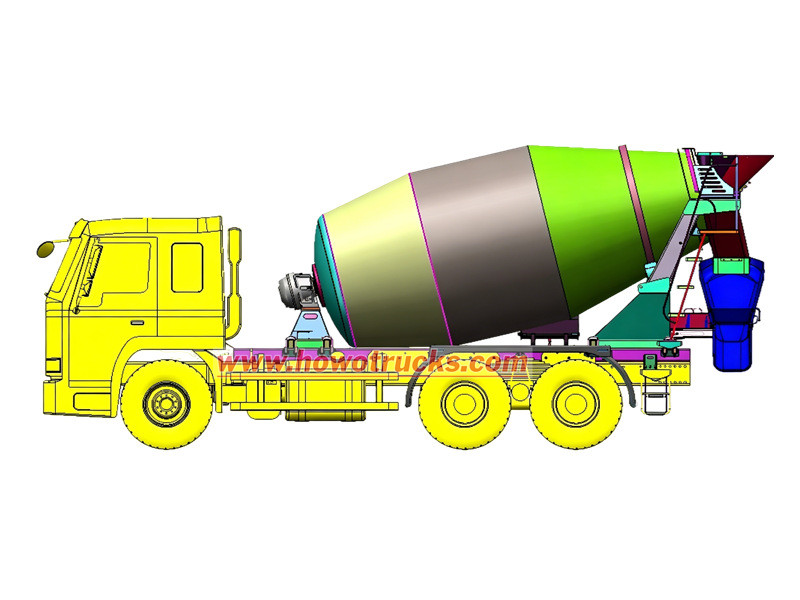

Ritning av HOWO NX Transit Mixer Truck

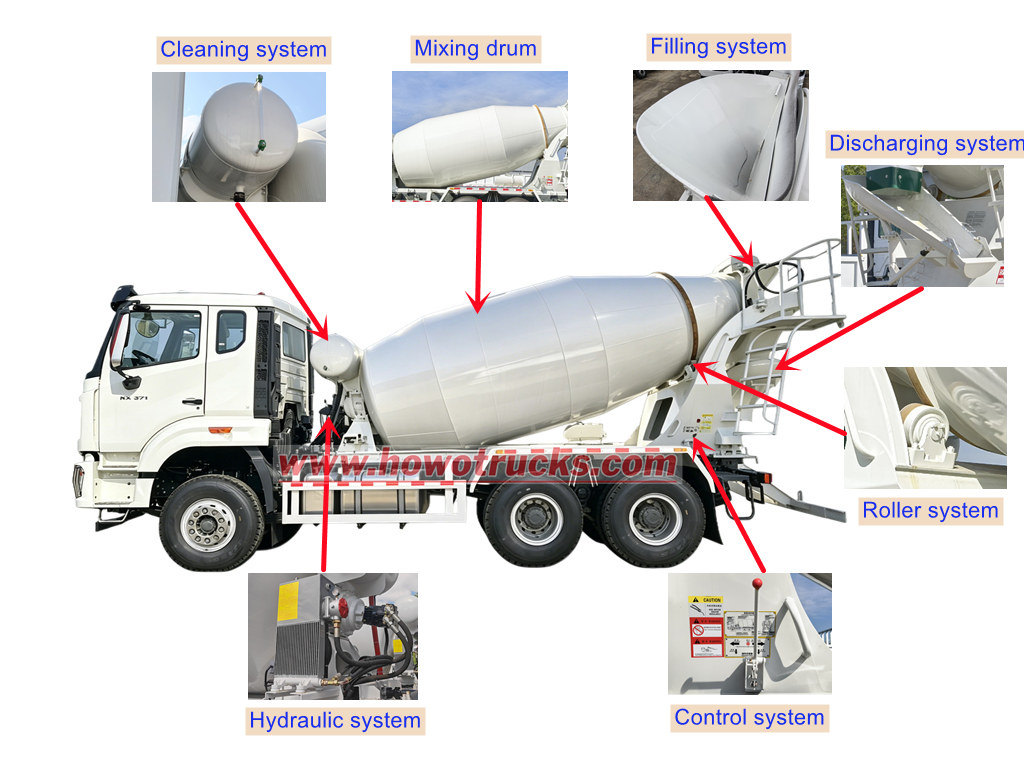

Huvudfunktioner för varje system i HOWO-blandarbilen

1. Chassisystem: Bildar grunden för fordonet och ansvarar för transporten av betongen.

2. Hydrauliskt system: Tar kraft från motorn, omvandlar den till hydraulisk energi och matar sedan ut mekanisk energi via en hydraulmotor för att driva blandartrumman.

3. Blandningstrumma: Fungerar som betongförvaringsbehållare, med inre blad som blandar och styr materialet, vilket är avgörande för att förhindra att betongen stelnar och segregerar.

4. Utloppssystem: Inkluderar huvud- och extrautkastrännor samt låsstänger. Extrautkastrännan förlänger huvudutkastrännans längd för enklare lossning.

5. Rengöringssystem: Använder pneumatisk vattenförsörjning. Tryckvatten från tryckbehållaren, pistolen och slangarna rengör påfyllningsbehållaren, blandningstrumman och utloppsrännan för att förhindra att betongen hårdnar och fastnar.

6. Kontrollsystem: Består av en styrenhet, länkaxlar, flexibla axlar och länkmekanismer. Den används för att styra blandningstrummans rotationshastighet och -riktning.

7. Rullsystem: Den är placerad baktill på blandartrumman och ansluten till hjälpramen, och bär huvudsakligen upp trumman.

8. Påfyllningssystem: Består av påfyllningstratten och dess stödfäste. Fästet hjälper till att minska betongens stötkraft under lastning.

Arbetsprincip för HOWO NX Transit Mixer Truck

● Blandningsfunktion: Under körning överför kraftuttaget motorkraften via hydraulpumpen, hydraulmotorn och reducerväxeln till blandningstrumman, vilket håller den roterande med en låg hastighet på 1–3 varv/min för att säkerställa betonghomogenitet och förhindra segregering.

● Fyllningsfunktion: Vid lastning roterar blandningstrumman med en högre hastighet på 6–10 varv/min. Betong kommer in i trumman genom påfyllningssystemet och styrs av spiralbladen mot trummans mitt och nedre del.

● Urladdningsfunktion: Under utmatningen roterar trumman baklänges med 3–14 varv/min. Betongen trycks mot trumöppningen av bladens spiralverkan och töms ut genom utmatningsrännan.

● Rengöringsfunktion: Luftbehållaren från bromssystemet trycksätter vattentanken. Det trycksatta vattnet används sedan för att rengöra blandningstrummans insida, påfyllningsporten och utloppssystemet.
